Дымоход для напольного дизельного котла Navien LST/LFA

Дизельные котлы Navien LST и LFA требуют грамотного отвода продуктов сгорания. Штатный коаксиальный комплект решает эту задачу для моделей мощностью 13–40 кВт. А ещё он подходит для газовых котлов Navien GA и GST — это удобно, если в доме стоит разное оборудование.

Из практики монтажа

Новички часто путают, куда ставить воздухозаборный патрубок, а куда — дымоотводящую трубу. У нас на складе обычно проверяют комплект перед выдачей: впускная труба длиной 1130 мм идёт на улицу, а два патрубка по 1000 мм забирают воздух из помещения. Если котельная маленькая, без приточной вентиляции воздухозаборники ставят через стену.

Соединительный патрубок Ø70 мм , самая уязвимая деталь. Его путают с удлинителем дымохода и ставят не в тот разъём. Инженеры jione при подборе советуют сразу проверить уплотнительные кольца: они садятся на патрубок и фланец, иначе будет подсос воздуха и угарный газ пойдёт в комнату. Хомуты Ø75 , четыре штуки, их хватает на все стыки, но если трасса длиннее 2 метров, докупают ещё пару.

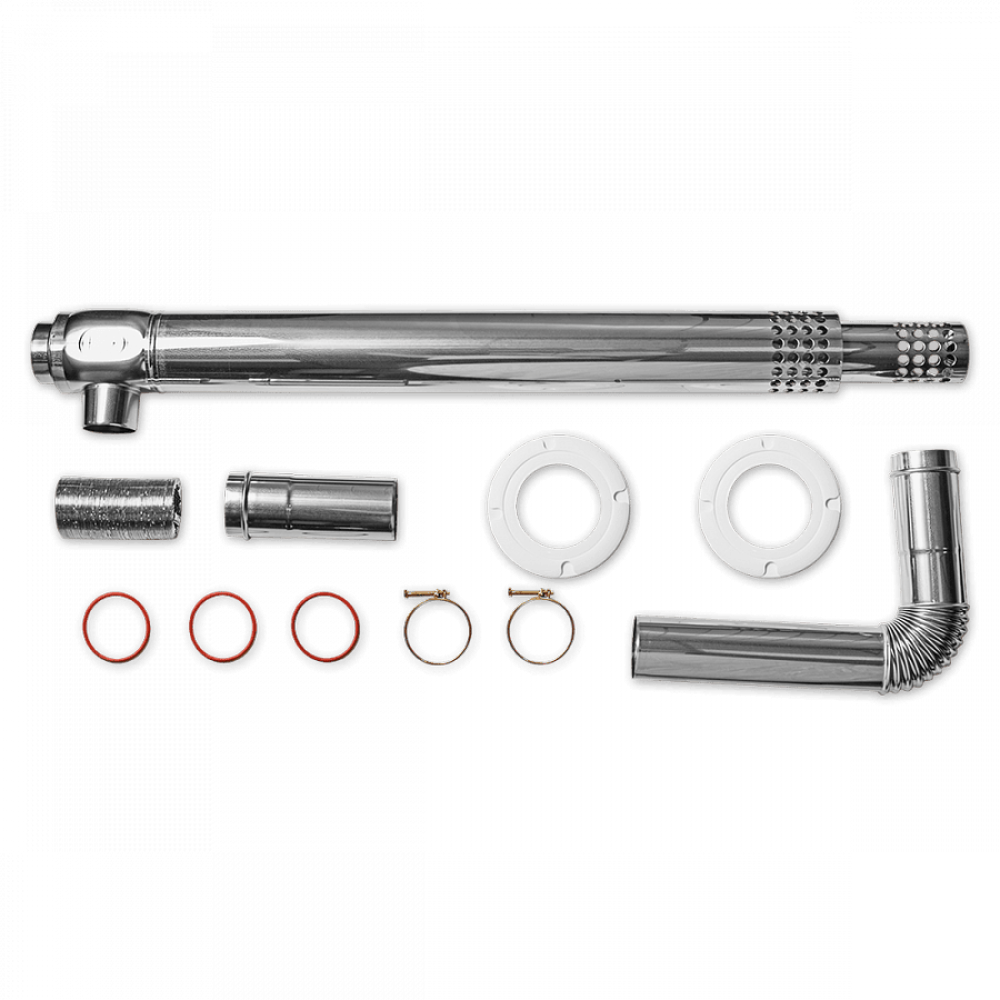

• Впускная/дымоотводящая труба , Ø75 мм, 1130 мм. Основной канал для газов, ставится вертикально или горизонтально.
• Удлинитель дымохода , Ø75 мм, 250 мм. Для увеличения длины трассы, если котел стоит далеко от стены.
• Воздухозаборный патрубок , Ø75 мм, 1000 мм, 2 штуки. Забирают воздух для горения, монтируются с обеих сторон котла.
• Соединительный патрубок , Ø70 мм, 53 мм. Стыкует трубу с котлом, требует плотной посадки с кольцом.
• Фланец , Ø100 мм, 2 штуки. Крепится к стене или потолку, фиксирует трубы.
