Комплект оригинального коаксиального дымохода Viessmann 60/100 арт. 7194844

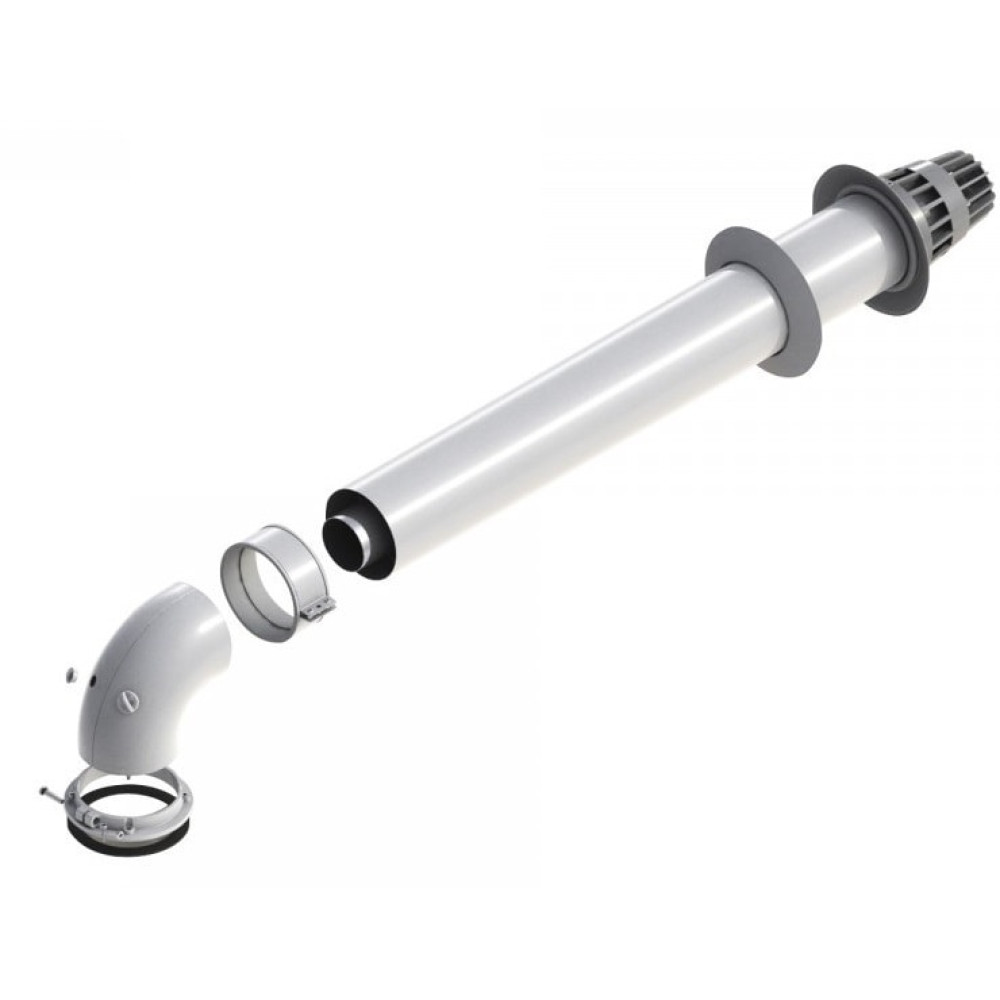

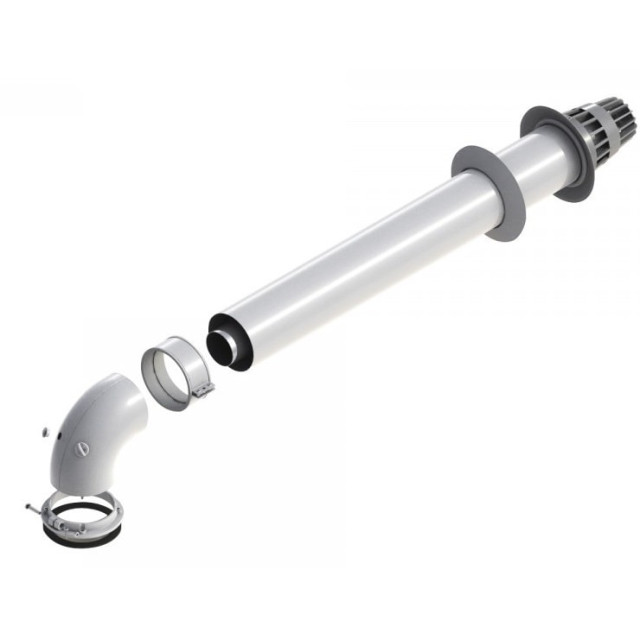

Этот комплект дымохода Viessmann 60/100 арт. 7194844 ставят на настенные газовые котлы Vitopend 100-W тип WH1D. Внутренняя труба из кислотостойкого алюминия, внешняя — 100 мм. Поставляется сразу с присоединительным коленом и проходом через стену, включая диафрагмы. Длина трассы до 860 мм.

Контекст применения

Горизонтальный вывод через стену. Уклон трассы от котла наружу — минимум 3 градуса. Если уклон сделать в сторону котла, конденсат потечёт обратно. В таком случае ставят конденсатосборник. Инженеры jione при подборе советуют сразу проверять длину стены: если толщина с утеплителем больше 860 мм, этот комплект не подойдёт.

• Присоединительное колено , сажается на выходной патрубок котла, фиксируется хомутом. Уплотнительное кольцо уже стоит.
• Стеновая диафрагма , две пластиковые накладки, внутренняя и наружная. Зазор между трубой и стеной закрывают, чтобы не дуло.
• Увеличение КПД , коаксиальная схема забирает воздух снаружи, не охлаждает топку воздухом из помещения. На практике это даёт прирост эффективности около 2-3%.

Из практики монтажа

Типичная ошибка новичков , путают, какая сторона колена к котлу. На колене есть стрелка направления потока дыма. Её разворачивают от котла. Если поставить наоборот, продукты сгорания пойдут в помещение. Второй момент , диафрагмы не зажимают трубу намертво, оставляют люфт для теплового расширения алюминия. Алюминий греется, удлиняется на пару миллиметров , если зажать жёстко, пойдёт трещина на стыке.
