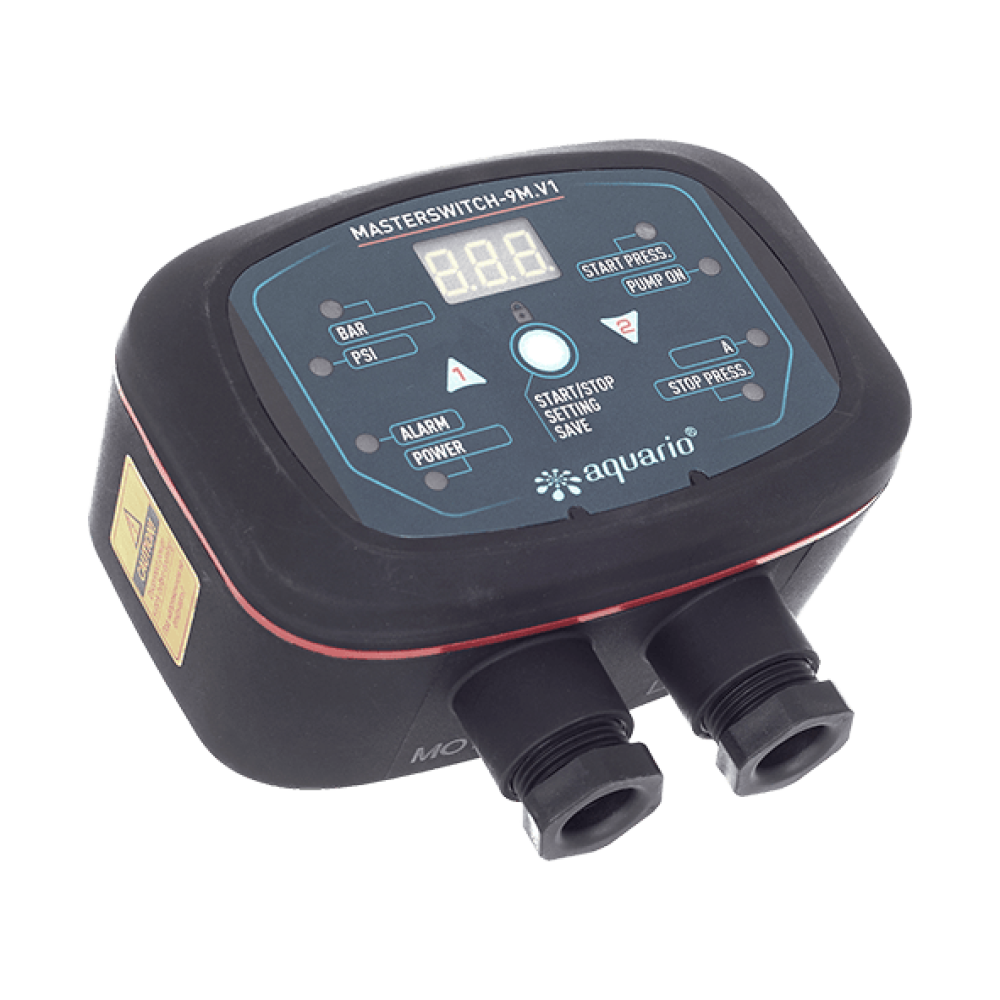

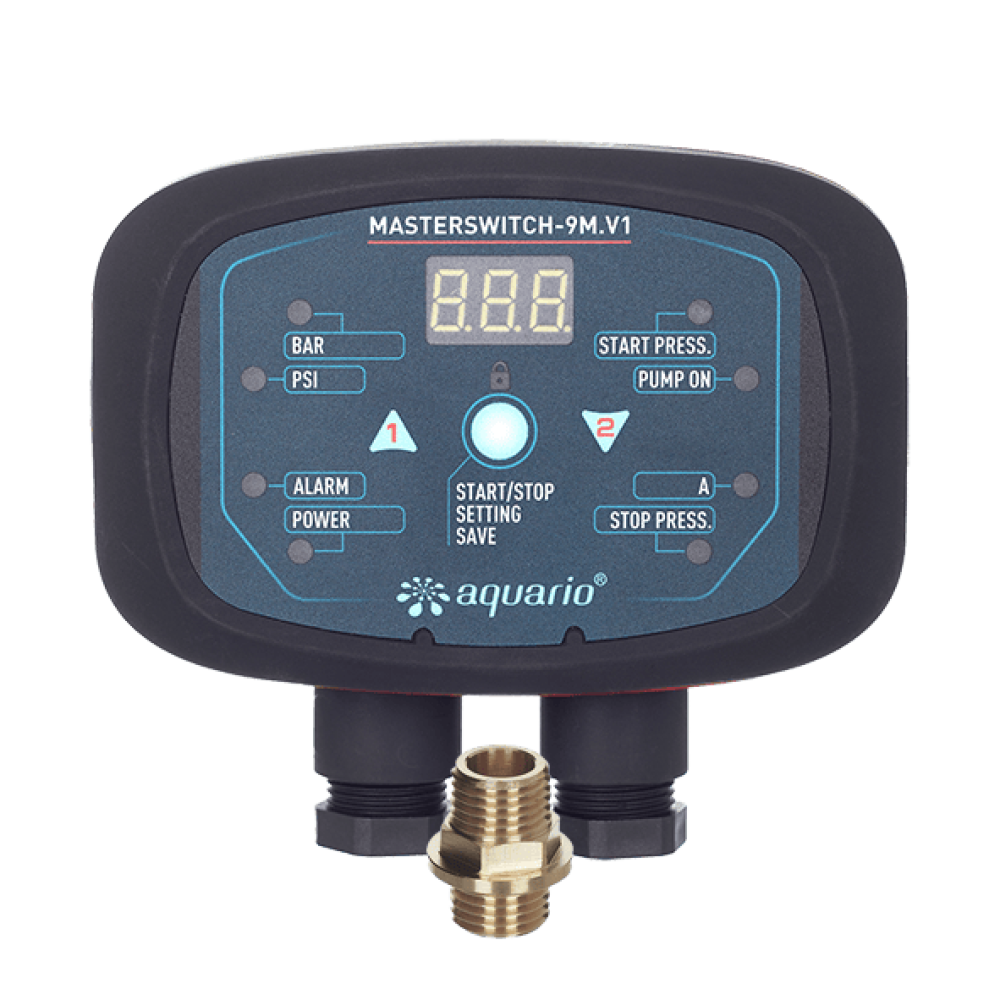

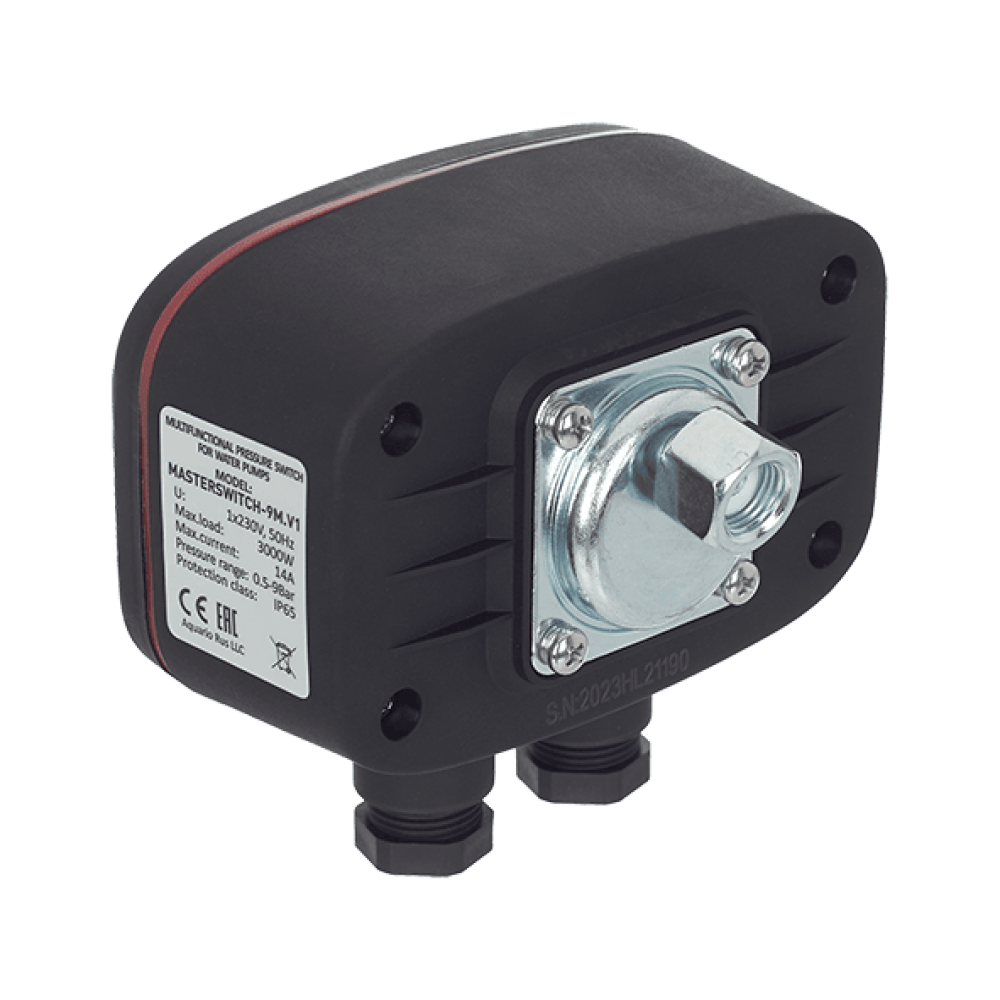

Блок автоматики-реле Aquario реле давления Masterswitch-9M.V1

Реле давления Masterswitch-9M.V1 от Aquario рассчитано на ток до 14 А, что покрывает насосы мощностью около 3 кВт при напряжении 230 В. Верхний порог настраивается от 0,5 до 9 атм, нижний от 0,1 до 8 атм. Минимальный разброс между ними — 0,2 атм. Эти цифры берут за основу при сборке станции водоснабжения.

У нас на складе обычно проверяют заводскую настройку: включение при 1,5 атм, отключение при 3 атм. Этого хватает для бытового крана. Но если в системе стоит гидроаккумулятор на 50 литров или душ с гидромассажем, пороги смещают. Инженеры jione при подборе советуют смотреть на дельту: слишком узкий зазор в 0,2 атм заставляет реле щёлкать каждые 10-15 секунд. Насос не успевает остыть.

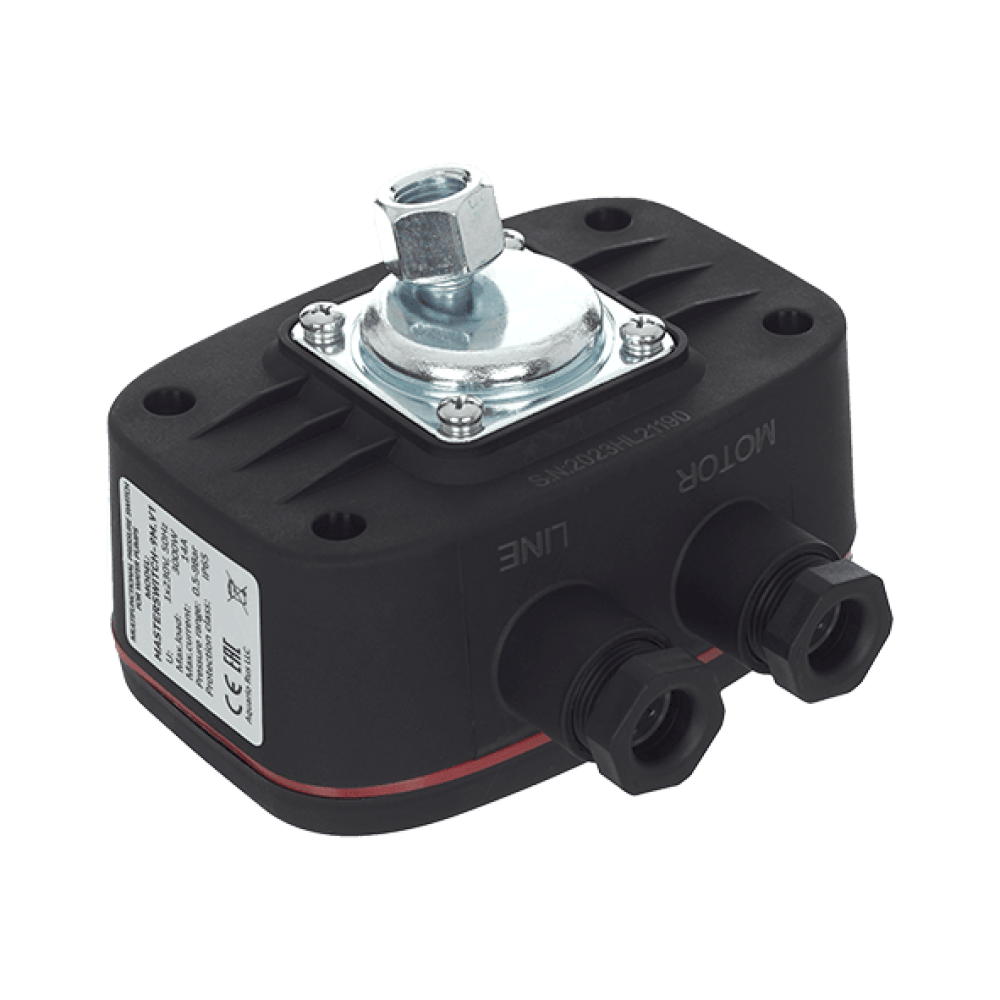

Монтажники часто путают, куда подключать кабель. В этой модели клеммы подписаны, но новички забывают про заземление. Корпус пластиковый, но провод PE всё равно нужен по ПУЭ. А ещё реле не терпит грязи — мембрана забивается песком за пару месяцев. Ставьте фильтр на входе, иначе автоматика зависнет во включенном положении.

• Напряжение: 1×230 В, 50 Гц
• Максимальный ток: 14 А
• Диапазон верхнего давления: 0,5–9 атм
• Диапазон нижнего давления: 0,1–8 атм
• Минимальная дельта: 0,2 атм
• Заводские настройки: вкл 1,5 атм / выкл 3 атм
