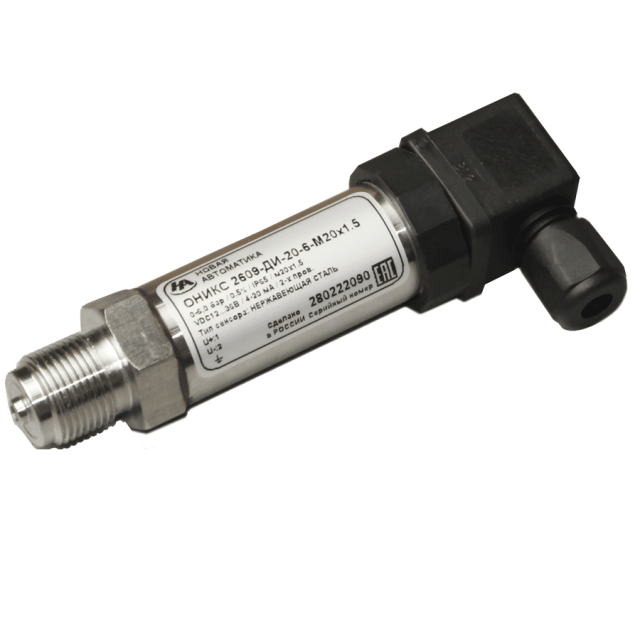

Датчик давления ОНИКС 2609-ДИ-20-6-G1/4

Датчик ОНИКС 2609-ДИ-20-6-G1/4 меряет избыточное давление жидкостей, газов и пара. На выходе выдает унифицированный токовый сигнал 4-20 мА. Корпус из нержавейки, разъем герметичный IP65. Сенсор с разделительной мембраной приварен лазером — это исключает утечки на ответственных узлах. Диапазон измерения 0…6 бар, присоединение G1/4.

А теперь представьте реальную ситуацию. Ставите насос в котельной, давление скачет, автоматика сходит с ума. Менеджеры предлагают его когда схема требует гальванической развязки или высокого быстродействия. Электронный блок внутри корпуса обрабатывает сигнал без задержек, поэтому система успевает среагировать на гидроудар. По нашему опыту установки, на пульсациях до 10 Гц датчик держит класс точности без дополнительных демпферов.

Из практики монтажа

Типичная ошибка новичков — путают, куда вкручивать датчик. Его ставят на напорной линии после насоса, до запорной арматуры. Если повесить после вентиля, при перекрытии вы получите не избыточное давление, а вакуум на мембране. Это убивает сенсор за пару циклов.

Еще один момент , конденсат в импульсной трубке. Для пара ставьте сифонную петлю, иначе горячая среда попадет прямо на мембрану. На складе у нас обычно лежат готовые комплекты с петлей под резьбу G1/4.

• Диапазон 0…6 бар , рабочий для большинства систем водоснабжения и отопления, запас по перегрузке до 12 бар.
• Выход 4-20 мА , универсальный токовый сигнал, совместим с любыми контроллерами и частотниками.
• Корпус из нержавейки 12Х18Н10Т , выдерживает агрессивные среды, не ржавеет в сырых подвалах.
• Лазерная сварка мембраны , шов герметичен, исключает утечку среды внутрь корпуса даже при давлении 15 бар.
• Степень защиты IP65 , можно мыть из шланга, ставить на улице под козырьком.
