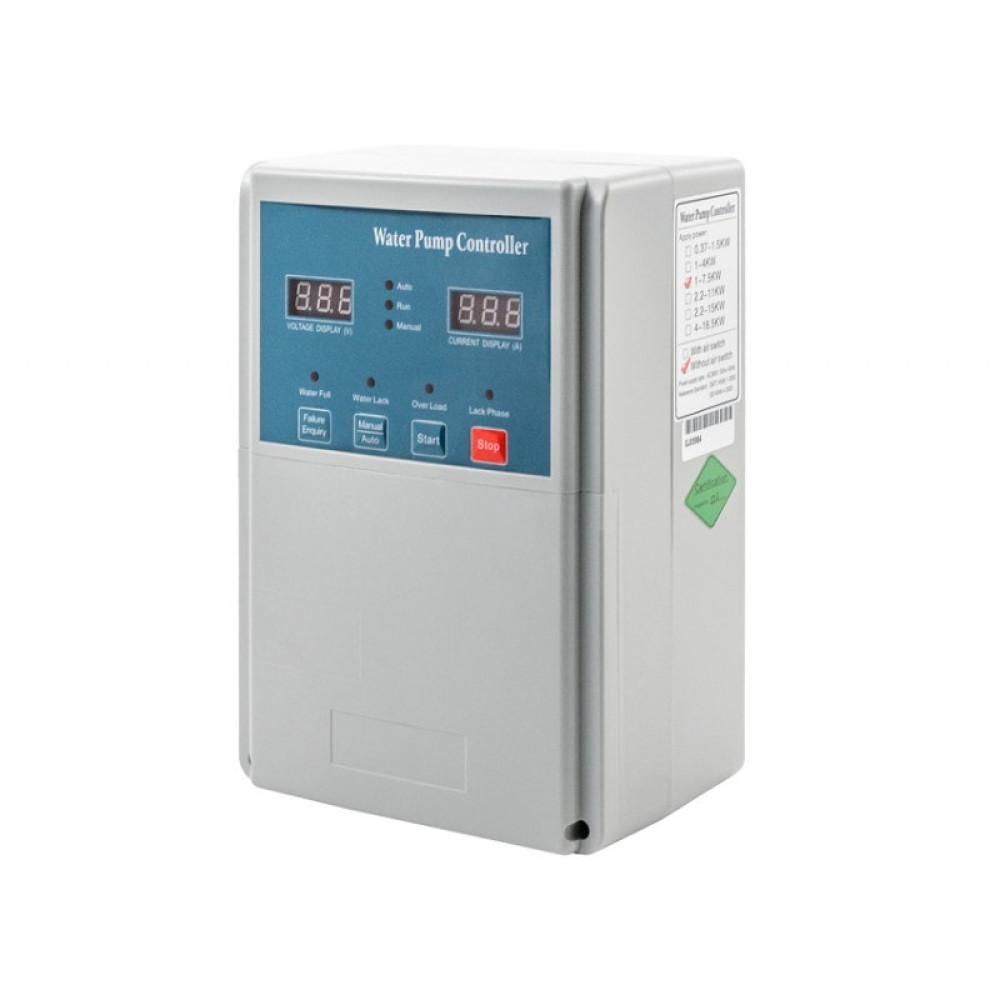

Name: Пульт управления для трехфазного насоса Unipump CPT 1-7,5
Brand: Unipump
SKU: 442234
Price: 33500.00 RUB
Availability: InStock

Каталог

Пульт управления для трехфазного насоса Unipump CPT 1-7,5

Максимальное расстояние управления

500 м

Относительная влажность

до 90% при температуре +40ºС

Параметры электросети

380 В ± 10%, 50 Гц

Степень защиты

IP23

Температура окружающей среды

+5…+40ºC

33 500 ₽

Актуальное наличие на сегодняшний день, уточняйте у менеджера магазина

Описание

Блок управления Unipump CPT 1-7,5 рассчитан на трехфазные насосы мощностью до 7,5 кВт. Берут его, когда нужна не просто кнопка пуска, а полноценная защита мотора от основных аварийных режимов.

Внутри стоит автоматический выключатель с тепловым расцепителем — он снимает нагрузку при перегрузке по току. Электронная плата отслеживает обрыв любой из фаз и критическое падение напряжения в сети. Если насос работает в скважине или колодце, пульт сам останавливает его при падении уровня воды — по сигналу от поплавка или по анализу потребляемого тока (при холостом ходе ток падает).

Управление двухрежимное. Вручную оператор нажимает кнопку на корпусе. В автоматике пульт замыкает цепь от внешних датчиков , реле давления, уровнемера или контроллера. Заводская задержка на повторный пуск после аварии исключает частые включения, когда вода ещё не вернулась.

Диапазон рабочих токов. На лицевой панели круглая рукоятка уставки , выставляется от 1 А до номинала двигателя. Подходит к большинству погружных и поверхностных насосов 380 В.
Схема подключения. Клеммы рассчитаны на медный кабель сечением до 6 мм². На объекте часто путают, куда заводить датчик сухого хода , он подключается на отдельные винты, а не в разрыв силовой цепи.
Корпус. Пластиковый бокс IP65 , ставится на улице под навесом или в сыром подвале, пыль и брызги не страшны. Габариты 200х160х120 мм, крепится на три дюбеля.
Индикация. Три светодиода на дверце: питание, работа, авария. По ним сразу видно, что произошло, без вскрытия щитка.
Дополнительный контакт. Есть свободная пара «сухих» контактов , можно вывести сигнал аварии на диспетчерский пульт или лампу.

По нашему опыту установки, новички забывают настроить уставку тока под конкретный двигатель. Если оставить заводскую единицу ампер, пульт будет отключать насос при каждом пуске. Инженеры jione советуют выставлять ток по шильдику насоса с запасом 10-15%.

Характеристики

Максимальное расстояние управления 500 м

Относительная влажность до 90% при температуре +40ºС

Параметры электросети 380 В ± 10%, 50 Гц

Степень защиты IP23

Температура окружающей среды +5…+40ºC

Документация
