Распределительный электрошкаф для насосов SQ SQSK

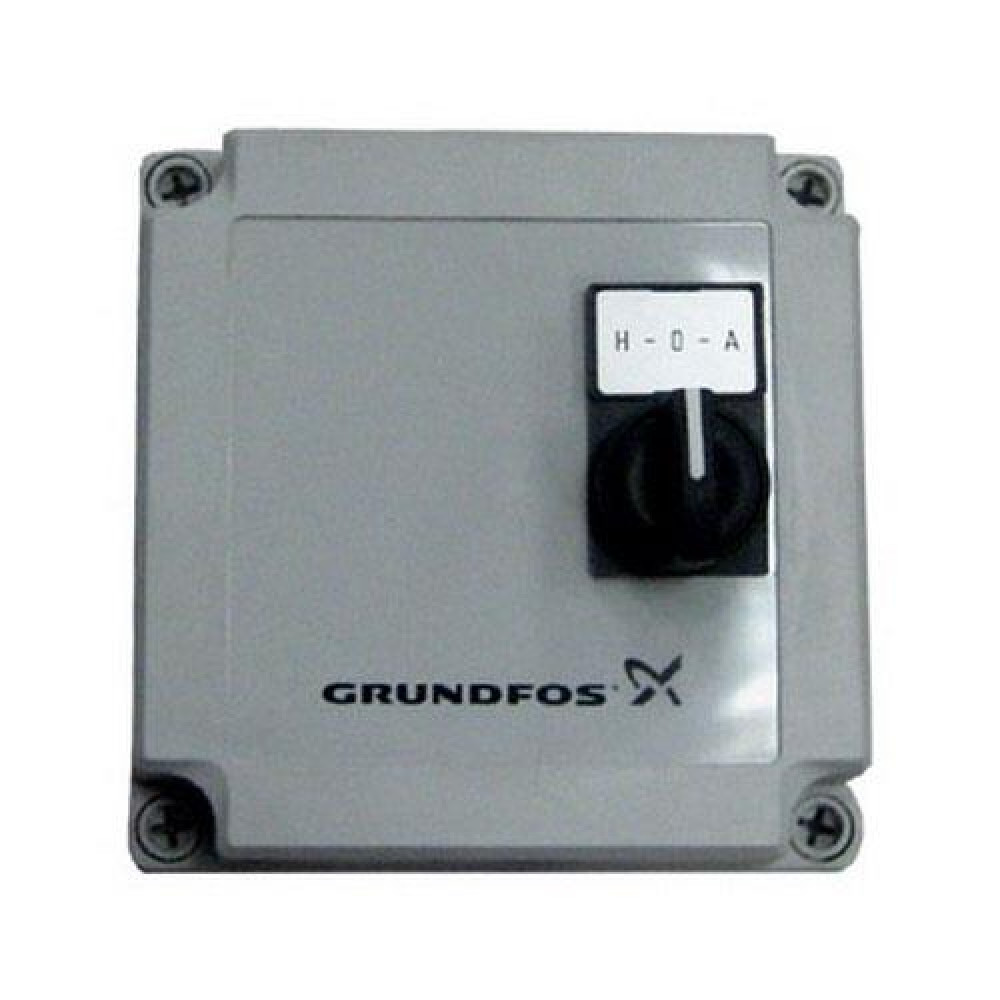

Распределительный шкаф Grundfos 352872 решает задачу автоматического управления насосами SQ и SQSK. Он сам включает и отключает оборудование по сигналам от реле давления или поплавкового датчика уровня. Инженеры jione при подборе советуют смотреть на номинальный ток насоса — он не должен превышать 11,5 А.

• Многопозиционный переключатель (O-A-St). Дает три режима: отключено, автоматическая работа и ручной пуск. Удобно для настройки и тестирования системы.
• Сетевой контактор и предохранитель. Контактор коммутирует нагрузку, предохранитель защищает цепь от короткого замыкания. Без них монтаж был бы сложнее и опаснее.
• Беспотенциальный контакт. Через него подключается однополюсное реле управления. Можно использовать любой внешний контроллер или простой поплавок.

Корпус 125х125х100 мм с классом защиты IP65 — ставится прямо на улице или во влажном помещении. А вот типичная ошибка новичков: путают, что этот шкаф не содержит частотного преобразователя, он только включает и выключает насос по команде реле. Монтаж простой: подводите кабель питания, подключаете насос и сигнальные провода от датчика.
