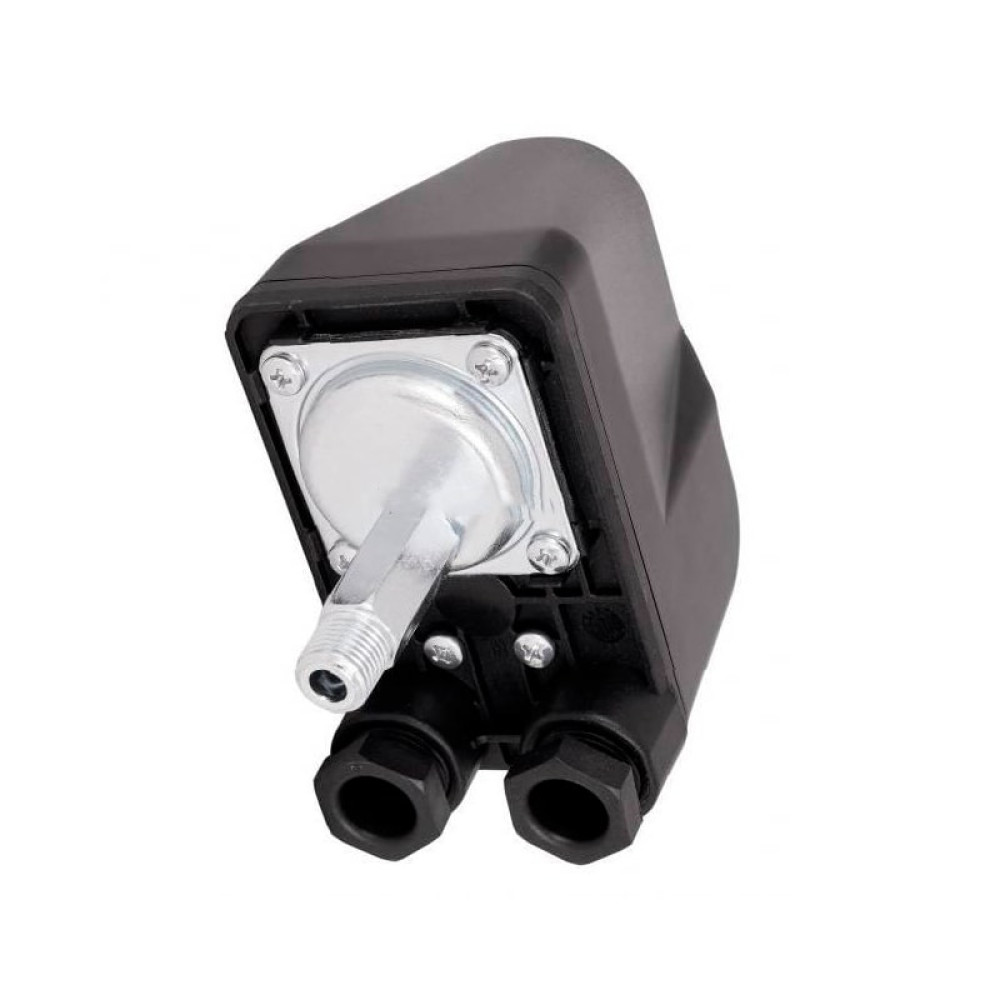

Реле давления Belamos PS-02C с штуцером

Артикул

PS-02CШ

Бренд товара

Belamos

Гарантия

1 год

Напряжение, V

220

Присоединительный размер

1/4"

Регулировка давления

1-5 атм

500 ₽

Актуальное наличие на сегодняшний день, уточняйте у менеджера магазина

Описание

Реле давления Belamos PS-02C с штуцером включается, когда давление в системе падает, и выключает насос, когда оно поднимается до заданного. Без этого элемента насосная станция будет работать в ручном режиме или не отключаться вовсе. У нас на складе обычно берут эту модель для сборки бюджетных станций или замены штатного реле, когда заводское вышло из строя.

Корпус пластиковый, штуцер латунный на 1/4 дюйма. Рабочее давление до 10 бар, максимальное давление срабатывания — 5,5 бар. Подключается к насосу через кабель сечением до 2,5 мм². Заводские настройки: включение при 1,4 бар, отключение при 2,8 бар. Если параметры не подходят под вашу систему, настройка делается двумя пружинами под крышкой.

Из практики монтажа

Частая ошибка новичков — путают, куда подключать реле. Оно ставится на напорной линии после насоса, до гидроаккумулятора. Если поставить после бака, реле будет срабатывать с задержкой и не отключит насос вовремя. Ещё один момент , реле чувствительно к загрязнениям воды. Если в системе песок или окалина, мембрана забивается, и контакты перестают размыкаться. Ставьте сетчатый фильтр перед реле.

Регулировка отключения , большой винт с пружиной (2 оборота дают примерно 0,5 бар). Вращать по часовой , давление отключения растёт.
Регулировка включения , малый винт (дифференциал). Разница между включением и отключением меняется в диапазоне 0,5–1,5 бар.
Подключение , клеммы L1 и L2 для фазы и нуля, PE для заземления. Перед настройкой обязательно обесточить.
Проверка , после сборки откройте кран, насос должен включиться при падении давления до нижнего порога и выключиться при достижении верхнего.

Особенности модели

✓Страна производитель: Россия

✓Тип автоматики: Реле давления

Характеристики

Артикул PS-02CШ

Бренд товара Belamos

Гарантия 1 год

Напряжение, V 220

Присоединительный размер 1/4"

Регулировка давления 1-5 атм

Страна производитель Россия

Тип автоматики Реле давления
