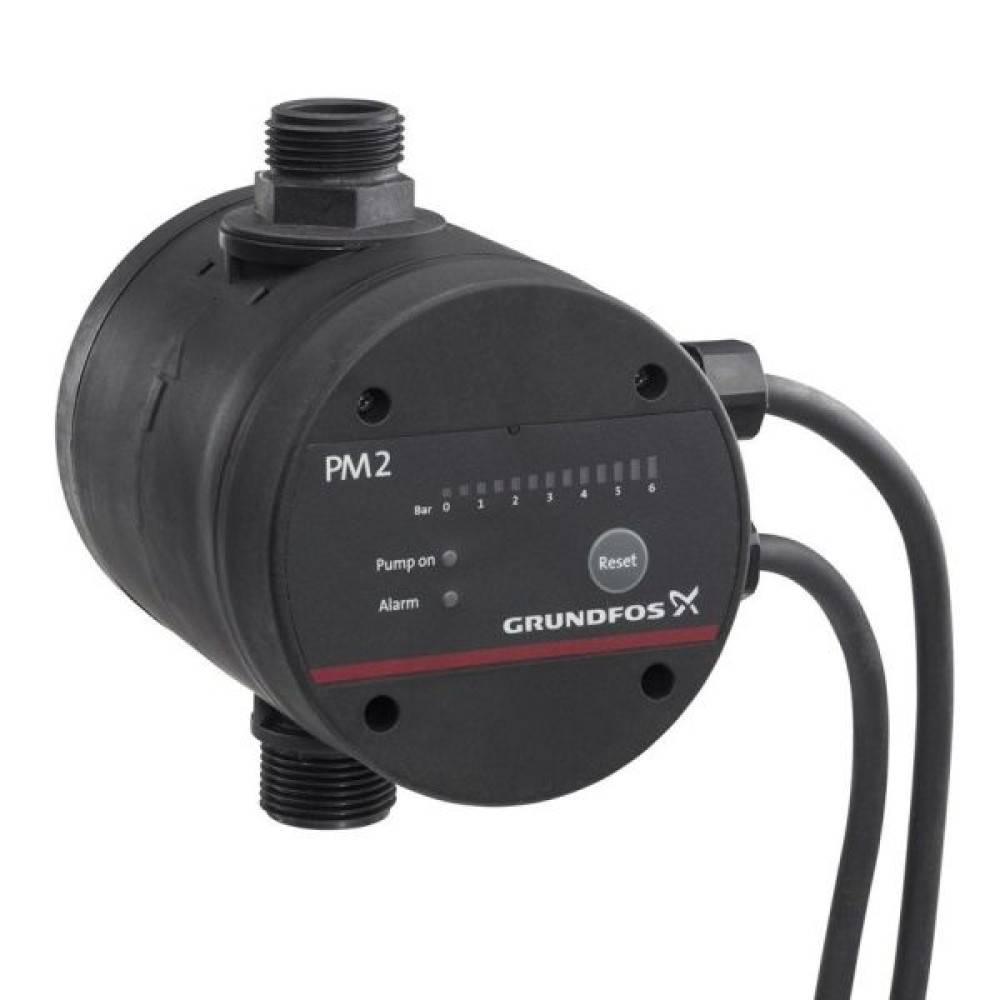

Реле давления Grundfos PM2

Инженеры jione при подборе советуют Grundfos PM2 в каждой системе, где насос рискует запуститься без воды. Защита простая и проверенная. Модель 006539 двухполюсная: разрывает и фазу, и ноль, поэтому насос полностью обесточивается при срабатывании. Давление включения стоит заводское — 2,2 бар, кабель 1,5 м уже в комплекте и готов к подключению.

Как работает защита

Без воды насос не запустится. При падении давления ниже 1,2 бар реле мгновенно отключает питание и не даёт насосу включиться снова до восстановления нормального напора в трубопроводе. Пружины настроены на производстве, трогать их без явной причины не стоит. Если заводское давление включения не устраивает под конкретную задачу, лучше сразу подобрать другую модель.

Что учесть при монтаже

• Место установки: напорный трубопровод после насоса, строго до гидроаккумулятора
• Монтаж после бака нарушает логику защиты от сухого хода
• Максимальная нагрузка 6 А, этого хватает для насосов до 1,5 кВт
• Насосы мощнее 1,5 кВт потребуют дополнительный контактор

Но ошибку с местом монтажа делают чаще всего именно новички — ставят реле после гидроаккумулятора, и тогда давление в баке удерживает насос в работе даже при полном отсутствии воды в источнике, что делает защиту от сухого хода полностью бесполезной.
