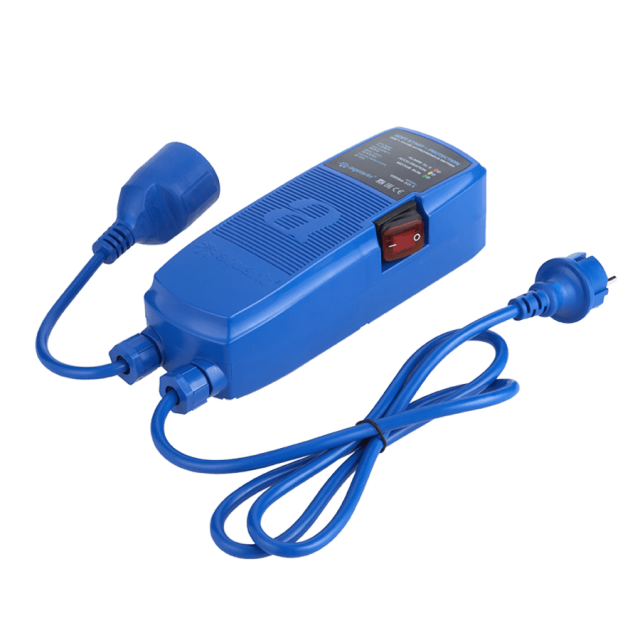

Устройство плавного пуска и защиты SSP(m)-3.0-1 Aquario

Описание

Область применения

Устройство плавного пуска и защиты предназначено для выполнения плавного запуска и разгона однофазных асинхронных двигателей с рабочим конденсатором и двумя обмотками.

Подобные двигатели массово применяются в таких изделиях как бытовые станки (дерево-обрабатывающие и металлообрабатывающие), воздушные компрессоры, приводы различных устройств, водяные электронасосы и т. д.

Положительный эффект от использования:

• Существенно уменьшается величина пускового тока, возникающего в обмотках при старте.
• Уменьшается просадка напряжения в сети.
• Устраняется ударная нагрузка на вал и подшипники двигателя и на соединенные с ним механизмы.
• Продлевается срок службы изоляционных материалов обмоток двигателя, что способствует увеличению его ресурса.
• При плавном запуске насосов исчезает резкое поднятие давления в трубопроводе — гидроудар.
• Дополнительно устройство осуществляет защиту двигателя от низкого и высокого напряжения в сети питания и от перегрузки по току.

Технические характеристики

• Номинальное рабочее напряжение сети: 1х230В, 50Гц
• Рабочий ток электродвигателя: не более 13А
• Мощность электродвигателя электрическая: не более 3000Вт
• Время разгона до номинальной скорости: 3,5-4сек.
• Уровень срабатывания защиты по низкому напряжению: 160В
• Уровень срабатывания защиты по высокому напряжению: 260В
• Уровни срабатывания защиты по току: 3А/5А/7А/9А/11А/13А
• Класс защиты: IP 55
• Исполнение: невзрывозащищенное
• Комплектация: кабель 1,3м с вилкой, кабель 0,2м с розеткой
• Габариты (ДхШхВ), мм: 300х90х80

Ограничения

• Макс. допустимое количество пусков (при T окр.среды 25°С и токе нагрузки не более12А): 80 в час с примерно равными интервалами.
• Температура окружающей среды при эксплуатации: -5°C - +45°С.
• Максимальная относительная влажность окружающего воздуха: 90%.
• Не допускается попадание воды внутрь прибора.
