Автоматическая трубная муфта Vandjord DN40/DN40 (PN6)

Автоматическая трубная муфта Vandjord DN40/DN40 под PN6 — это узел для быстрой установки дренажного насоса в колодце. В сборе идёт фланец с направляющими клыками, плита-основание и верхний кронштейн. Назначение простое: зафиксировать насос на дне без ручного стыка фланцев.

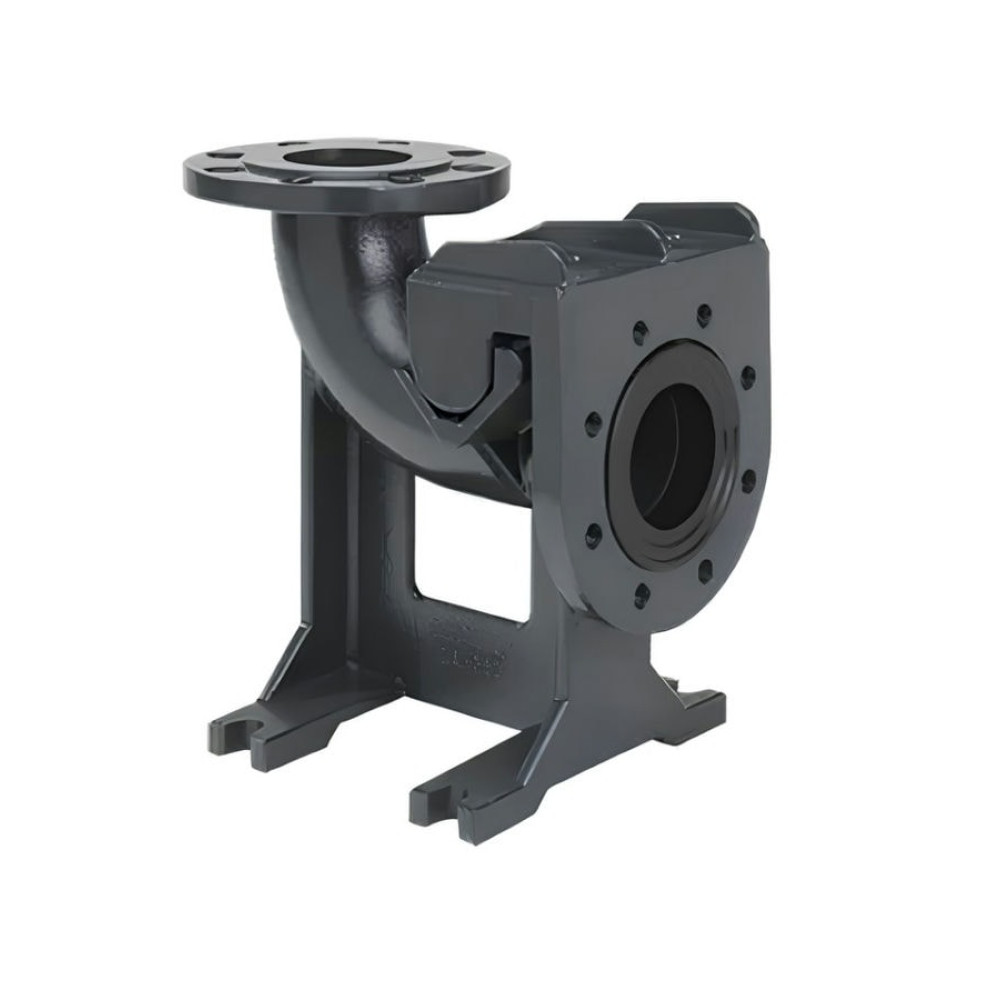

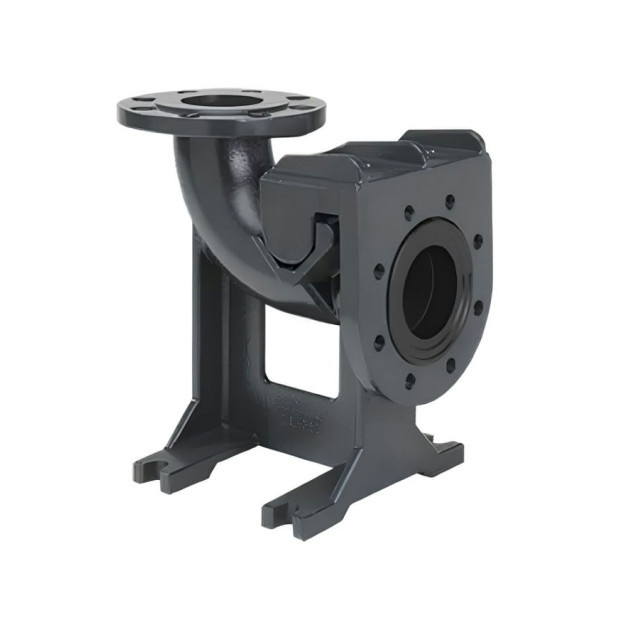

• Колено-основание — крепится к дну колодца, принимает на себя вес насоса и гасит вибрацию при работе. Выполнено из чугуна, выдерживает давление до 6 бар.
• Фланец с клыками и прокладкой , надевается на напорный патрубок насоса. Клыки центрируют фланец при опускании, прокладка обеспечивает герметичность.
• Верхний кронштейн , держит верхние концы направляющих труб (две штуки, покупаются отдельно). Трубы ставятся между кронштейном и коленом-основанием, задавая вертикаль.
• Направляющие трубы , не входят в комплект. Подбираются по глубине колодца, обычно стальные оцинкованные трубы 1-1,5 дюйма.
• Монтажный зазор , между фланцем насоса и коленом-основанием остаётся 5-10 мм, чтобы прокладка не пережималась.

По нашему опыту установки, главная экономия времени , при замене насоса не нужно спускаться в колодец и сливать воду. Насос опускается на тросе по направляющим, фланцы сцепляются автоматически. А вот новички часто путают: направляющие трубы ставятся строго вертикально, иначе клыки не зацепятся за колено.

У нас на складе обычно проверяют комплектность: колено, фланец с прокладкой, кронштейн и крепёж. Трубы подбирают отдельно под глубину колодца.
