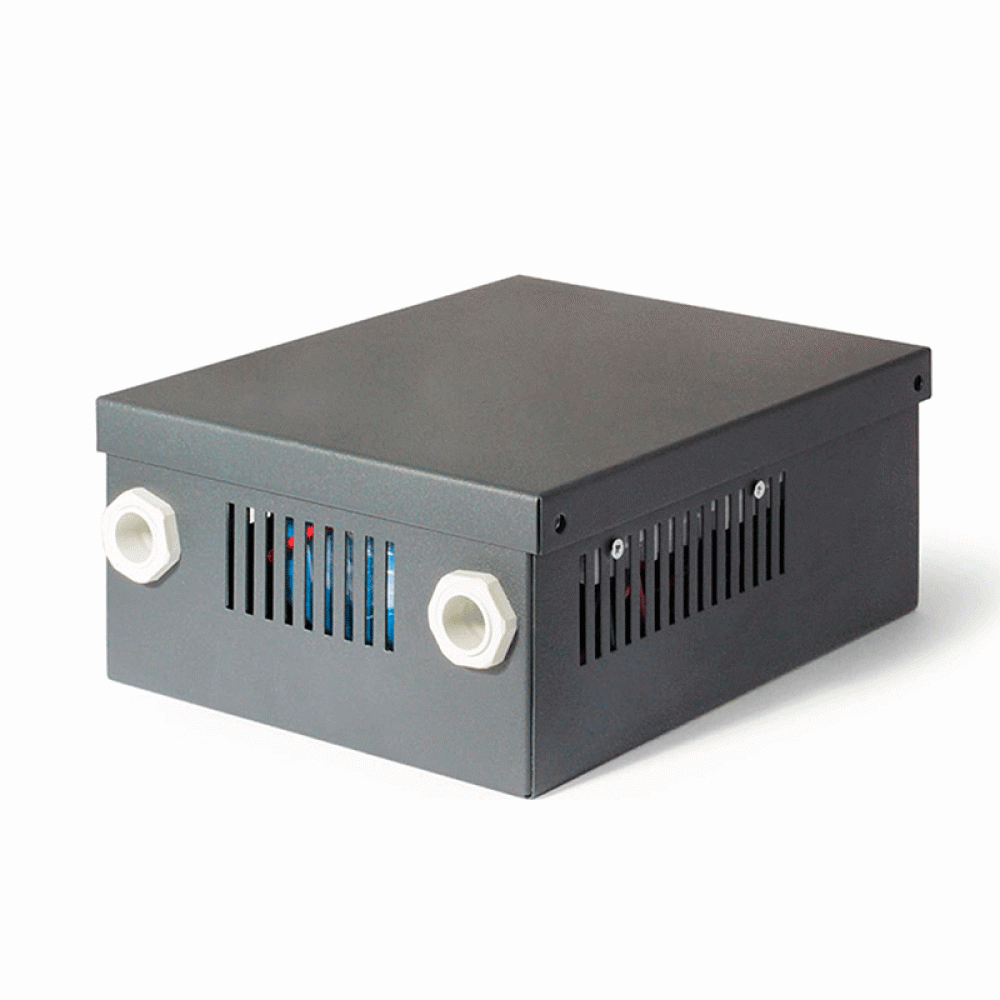

Блок регулировки термостата Techno BRT-90

Блок регулировки термостата Techno BRT-90 решает задачу подключения нескольких вентиляторов к одному термостату. В системах охлаждения шкафов управления часто нужно развести питание на несколько точек обдува, а термостат обычно рассчитан на один вентилятор.

По нашим замерам, BRT-90 выдерживает до 6 вентиляторов с крыльчаткой 45 мм или до 7 штук с 30-мм крыльчаткой. Напряжение — стандартные 12В постоянного тока. Совместимость проверена с термостатами Techno Е91.42, RAB11.1 и RDF310.2 от Siemens.

Из практики монтажа

Частая ошибка — новички путают, куда цеплять блок: его ставят между термостатом и вентиляторами, а не до термостата. BRT-90 , это распределительный узел, а не регулятор температуры.

Корпус компактный, крепится на DIN-рейку. Провода заводятся через винтовые клеммы , зажим надёжный, но без фанатизма, чтобы не сорвать резьбу. У нас на складе обычно берут его в паре с термостатом Е91.42, когда нужно организовать обдув в высоких шкафах с несколькими рядами оборудования.

• Питание: 12В DC, суммарный ток до 2А на все выходы
• Выходов: 6 шт для вентиляторов 45 мм или 7 шт для 30 мм
• Подключение: винтовые клеммы, сечение провода до 1.5 мм²
• Крепление: DIN-рейка 35 мм, ширина корпуса 4 модуля
• Рабочая температура: от -10 до +50°C, влажность до 95% без конденсата

Зато если нужно запитать больше 7 вентиляторов , ставят два блока параллельно, каждый на свою группу термостатов.
