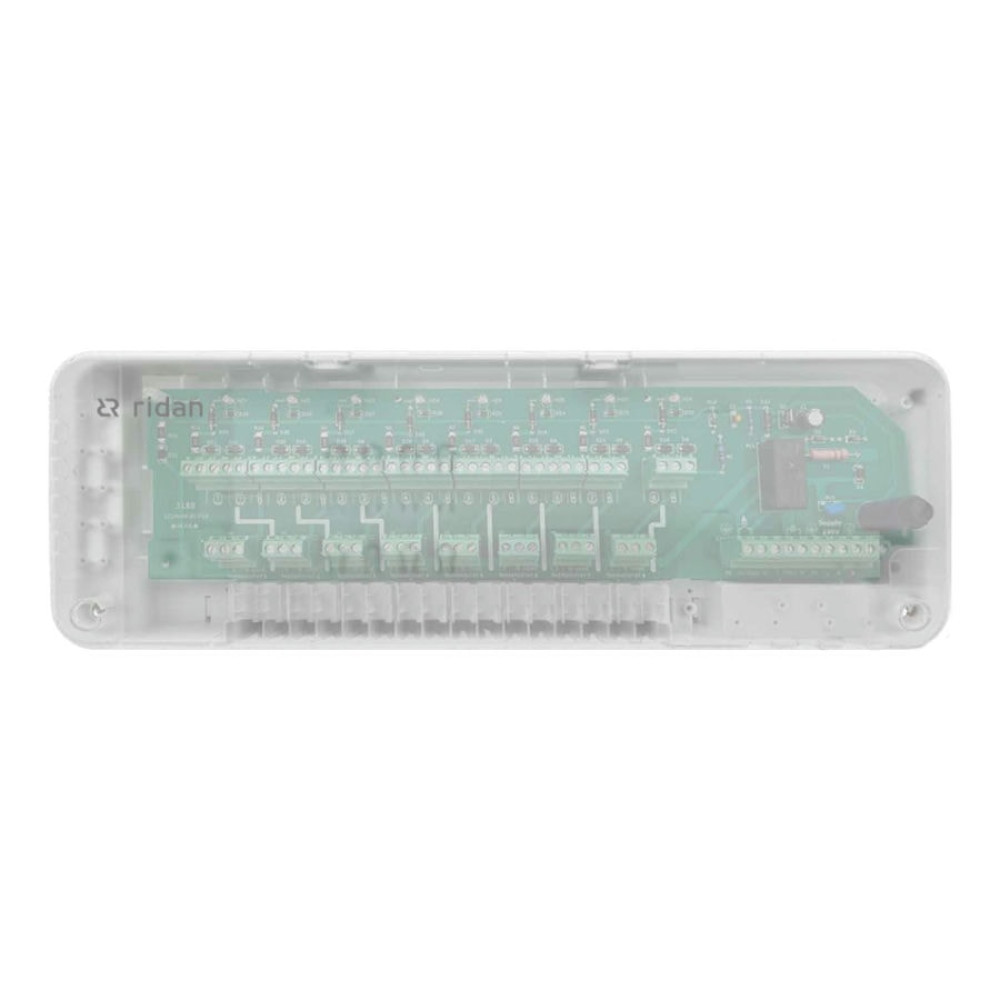

Коммутационное устройство Ridan WD 230V, IP 20, T окружающей среды — 50 °С, Ридан 088U1031R

Коммутационная панель Ridan на 230 Вольт собирает в один узел котёл, циркуляционный насос тёплого пола, комнатные термостаты и термоэлектрические приводы. Корпус IP 20, рабочая температура до 50 °C — ставят в щит внутри помещения. У нас на складе обычно берут под систему с коллекторной разводкой, где нужно управлять несколькими контурами одновременно.

Внутри сидит предохранитель, светодиоды показывают, какой привод в работе. Насос подключают до 100 Вт. К котлу идёт беспотенциальный контакт — это сухой контакт, без напряжения. Важный момент: на одну панель можно повесить 14 приводов Ridan TWA и 8 термостатов. Новички часто путают, думая что термостаты идут напрямую на котёл. Нет, здесь они сначала заводятся на панель, а она уже даёт команду.

Подробнее по подключению:

• Встроенный предохранитель защищает линию от короткого замыкания , менять на такой же по номиналу.
• Светодиодная индикация работы приводов горит, когда клапан открыт. Если не горит , проверяйте термостат.
• Подключение насоса мощностью до 100 Вт. Если насос мощнее, ставьте отдельное реле.
• Подключение к котлу через сухой контакт , замыкается при запросе тепла.
• Подключение 14 термоэлектрических приводов Ridan TWA , все на одну панель.
• Подключение 8 комнатных термостатов , каждый на свой контур.
• Питание 230 В, IP 20 , для сухих помещений, не для ванной.

А зачем всё это? Чтобы не тянуть провода от каждого термостата к котлу. Панель ставится в щит, и вся логика собирается в одном месте. По нашему опыту установки, это сокращает время монтажа в два раза.
