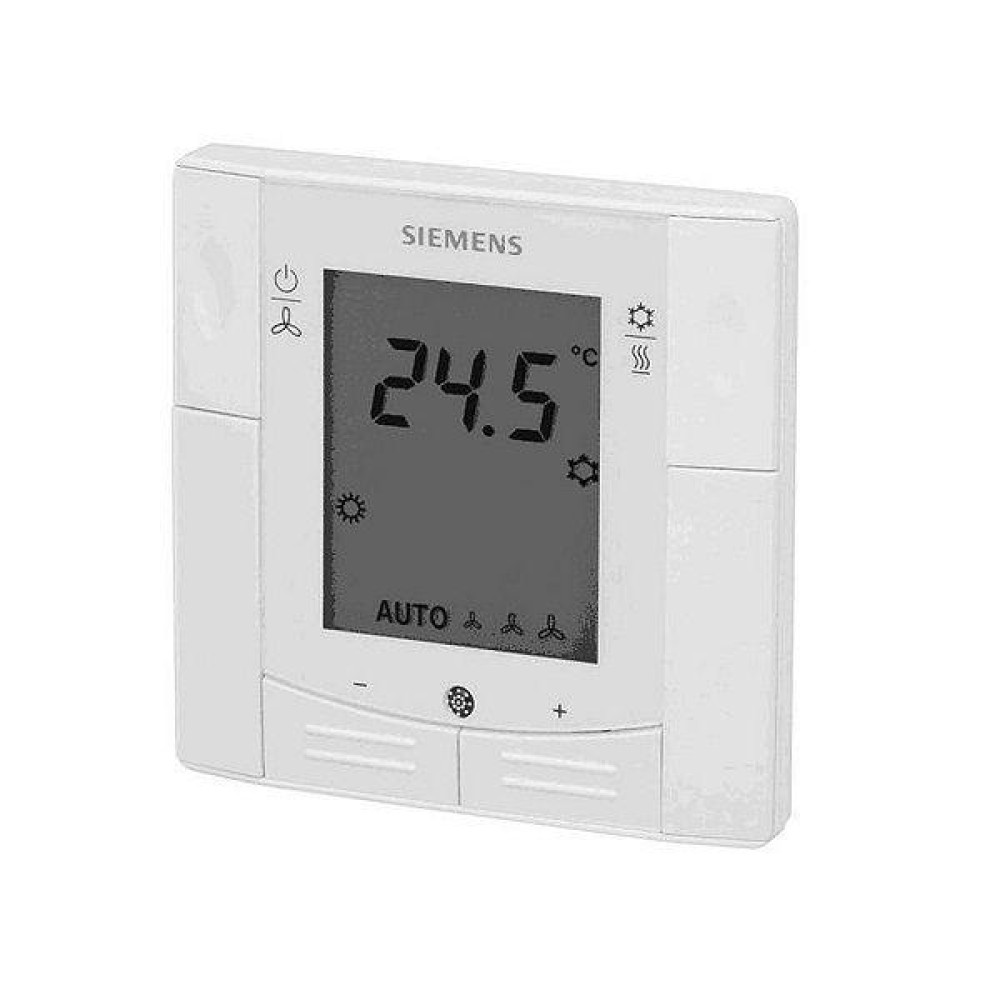

Комнатный контроллер RDF310.2

Контроллер температуры помещения с ЖК-дисплеем для полускрытого монтажа Siemens RDF310.2 предназначен для 2-трубных фенкойлов. Также применим для управления систем отопления на базе конвекторов iTermic серии ITTB.

Основные особенности

• Выход для привода двухпозиционного клапана или одноступенчатого компрессора

• Управление 3-скоростным вентилятором: в автоматическом или ручном режиме

• Ручное переключение «нагрев» / «охлаждение» или непрерывный режим «Только охлаждение» или «Только нагрев»

• Режимы работы: нормальный режим, режим ожидания

• Регулируемые параметры наладки и управления

• Вариант на выбор: показ температуры в помещении или уставки

• Минимальное и максимальное ограничение уставки

• Рабочее напряжение 230 В перем. тока

• Монтаж на прямоугольную распределительную коробку в выемке, центры крепления на расстоянии 60,3 мм

• ЖК-подсветка

• Инфракрасный приемник устройства дистанционного управления

Применение

Контроллер управляет:

• 3-скоростным вентилятором

• приводом клапана в 2-трубной системе

Подходят для использования в системах со следующими функциями:

• непрерывный режим нагрева или охлаждения

• ручное переключение «нагрев» / «охлаждение»

Функции устройства:

• Переключение между режимами нагрева и охлаждения в ручном режиме

• Поддержание температуры помещения посредством встроенного датчика температуры

• Выбор режима работы с помощью соответствующей кнопки на контроллере

• Управление 3-скоростным вентилятором (в автоматическом или ручном режиме)

• Выход для привода 2-позиционного клапана (вкл/выкл) или 1-ступенчатого компрессора

• Вариант на выбор: инфракрасное устройство дистанционного управления и ЖК-подсветка

Габариты

• Высота: 86мм

• Ширина: 86мм

• Глубина лицевой настенной части: 14мм

Электрические характеристики

• Рабочее напряжение: ~250В +10/-15%

• Частота: 50/60 Гц

• Ток: 0,2...6(2) A

• Потребляемая мощность: 8ВА

• Управление вентилятором Q1, Q2, Q3-N: ~230 В, макс. 4(2)А

Монтаж

• Монтировать можно непосредственно на гладкую стену или в стандартные, подходящие по размерам встраиваемые распределительные коробки

• Рекомендованная высота: 1,5м от пола

• Отступ от дверей и проёмов: не менее 20см
