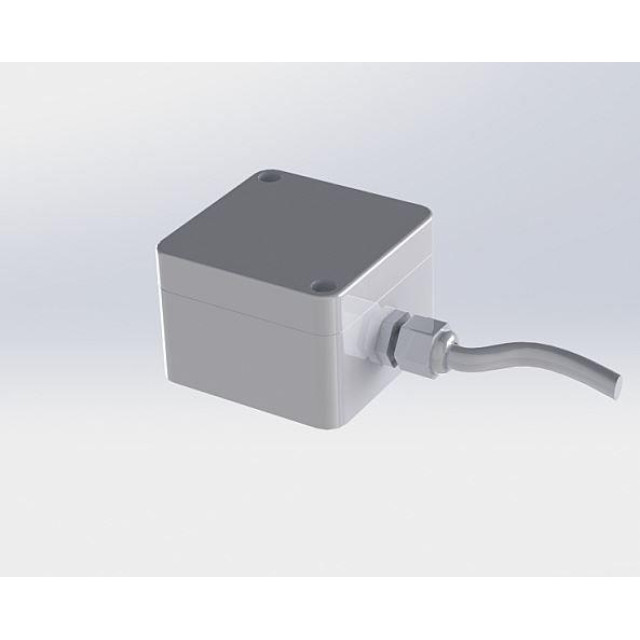

Модуль-адаптер ITTB

Модуль-адаптер iTermic ITTB предназначен для обеспечения управления вентиляторов с обычными асинхронными двигателями переменного тока на 220В с термостатов и прочих 3-х позиционных устройств управления. На самом деле устройство позволяет выставлять не ровно 3 позиции, а до 3-х позиций.

В случае использования низковольтных двигателей (24В), данное устройство использовать нельзя. В таких случаях можно использовать простые методы управления с любых управляющих устройств при помощи транзисторных схем. Также, у многих производителей вентиляторы уже комплектуются двигателями и каскадами управления ими.

Установка и подключение модуля.

• Закрепить модуль в корпусе конвектора винтами М6х10мм

• Закрепить землю двигателя на корпус самого конвектора.

• Подключить модуль к двигателю конвектора Синий провод – 0 и черный провод – фаза L)

• Подключить модуль к пульту следующим образом:

• Синий: ноль – 0 с пульта

• Черный: канал – 1

• Белый: канал - 2

• Красный: канал - 3

• Примечание: вход и выход питания на модуле располагается на противоположенных частях самого модуля там, где 2 провода выход на двигатель, а где 4 провода — это вход с управления

Габариты

• Высота: 50мм

• Длина: 60мм

• Ширина: 60мм

Электрические характеристики

• Номинальная мощность: 300 Вт

• Количество выходов: 1 (не изолированные)

• Канал 1: вх= 100%; PWM – prog 0.1 P/S

• Канал 2: вх=50%; PWM prog – 200 P/S

• Канал 3: вх=30%; PWM prog – 250 P/S

• Уровень пульсаций (размах): 500 мВ

• Входное напряжение AC: 88...264 В (Номинальное: 230 В)

• Комплекс защит от: короткого замыкания, перегрузки, перенапряжения

Общие характеристики

• Корпус: для монтажа на шасси (пластик) крепеж винт М6

• Диапазоны рабочих температур: -10...60 °C, хранения: -20...80 °С
