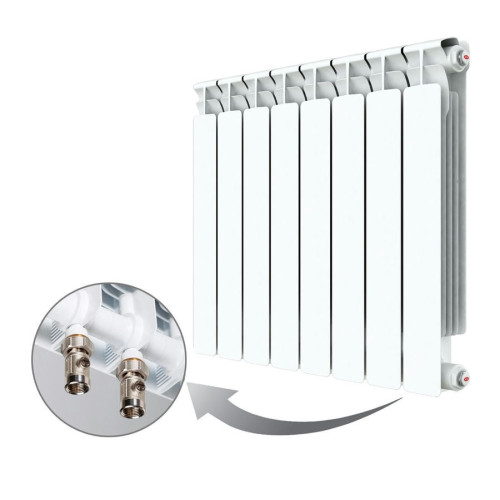

Биметаллический радиатор Radena с нижним подключением VC 500/ 4 секции
Описание
Биметаллический радиатор Radena Bimetall VC 500 на 4 секции с нижним подключением. Модель 505756. Заводская сборка, производство — Galetti S.p.A. (Италия). Высота 500 мм, межосевое расстояние 80 мм.

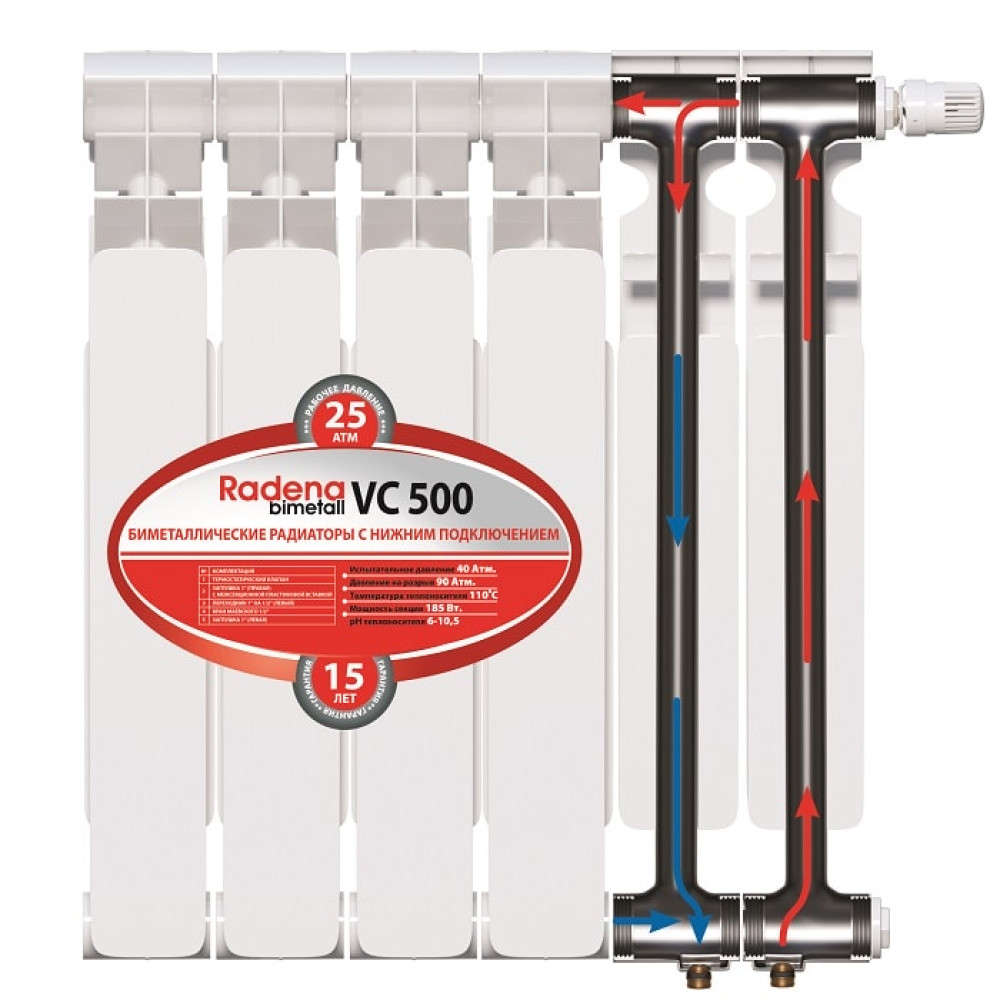

Внутри каждой секции — сварной каркас из углеродистой стали Ст.3. Он принимает на себя давление теплоносителя и механические нагрузки. Снаружи , алюминиевый оребрение, которое быстро отдаёт тепло в комнату. Такая конструкция исключает контакт алюминия с водой, а сталь работает в штатном режиме без коррозии.
Секции стянуты стальными ниппелями, между ними , паронитовые прокладки. В заводской комплектации уже встроен термостатический клапан, заглушка и кран Маевского. Нижнее подключение удобно при скрытой прокладке труб в полу или стяжке.
Из практики инженеров jione: типичная ошибка , путать нижнее подключение с боковым. У этой модели патрубки снизу, их не переделать. Подключать строго по схеме в паспорте, иначе теплоноситель пойдёт в обход секций. А ещё советуем не экономить на термоголовке , штатный клапан рассчитан на стандартные головки с резьбой M30x1,5.
Что важно при монтаже:
- Кронштейны в комплекте , четыре штуки. Крепить на стену через дюбели, зазор между полом и радиатором не менее 100 мм для циркуляции воздуха.
- Кран Маевского в верхней заглушке , для спуска воздуха. Откручивать ключом или отвёрткой, не срывая резьбу.
- Паронитовые прокладки одноразовые. При переборке секций их меняют на новые.
- Теплоотдача одной секции при dt 70°C , около 170 Вт. Для комнаты 18–20 м² обычно хватает 8–9 секций, но точный расчёт делают под теплопотери.
- Рабочее давление до 30 атм, опрессовка до 45 атм , подходит для центрального отопления в многоэтажках.
К нам её берут под квартиры с нижней разводкой и автономные системы. Стыкуется с металлопластиком, полипропиленом или медью через американки. Резьба на патрубках , 3/4 дюйма.
Особенности модели
- ✓Мощность радиатора, Вт: 740 Вт
- ✓Мощность секции, Вт: 185 Вт
- ✓Рабочее давление: 25 атмосфер
- ✓Размеры ВхШхГ: 553х320х85
- ✓Серия товара: VC
