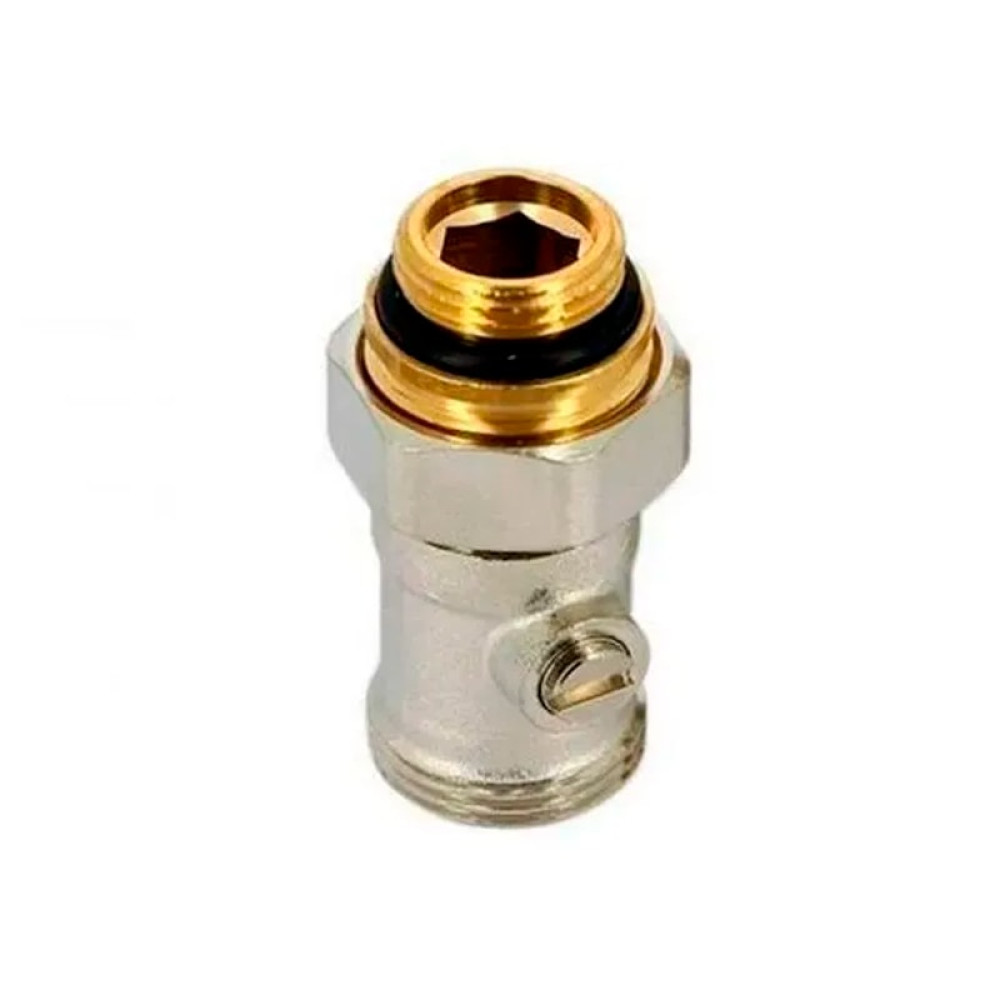

Узел нижнего подключения прямой TIM 1/2"х3/4" раздельный с шаровым затвором
Описание
У нас на складе обычно этот узел нижнего подключения TIM берут под радиаторы с нижней разводкой. Прямой, раздельный, с шаровым затвором — конструкция простая, но тут новички часто путают: клапан ставят на подачу, а не на обратку. На корпусе есть маркировка, но если перепутать, система будет работать с перекосом.
На что обратить внимание
Подключение идёт на 1/2 дюйма к радиатору и на 3/4 к трубе. Раздельная схема означает, что каждый поток регулируется отдельно — это удобно при балансировке. Шаровый затвор перекрывает воду полностью, без остаточного протока. А вот у дешёвых аналогов часто клинит ручка через пару сезонов, тут такого нет , проверено на монтажах.
Инженеры jione при подборе советуют смотреть на длину резьбы. У этого узла она стандартная, подходит для большинства панельных радиаторов. Но если стяжка пола толстая или трубы выходят криво, придётся докупать удлинители. На объекте такое бывает: думаешь, что всё ровно, а по факту , перекос в 2 см.
