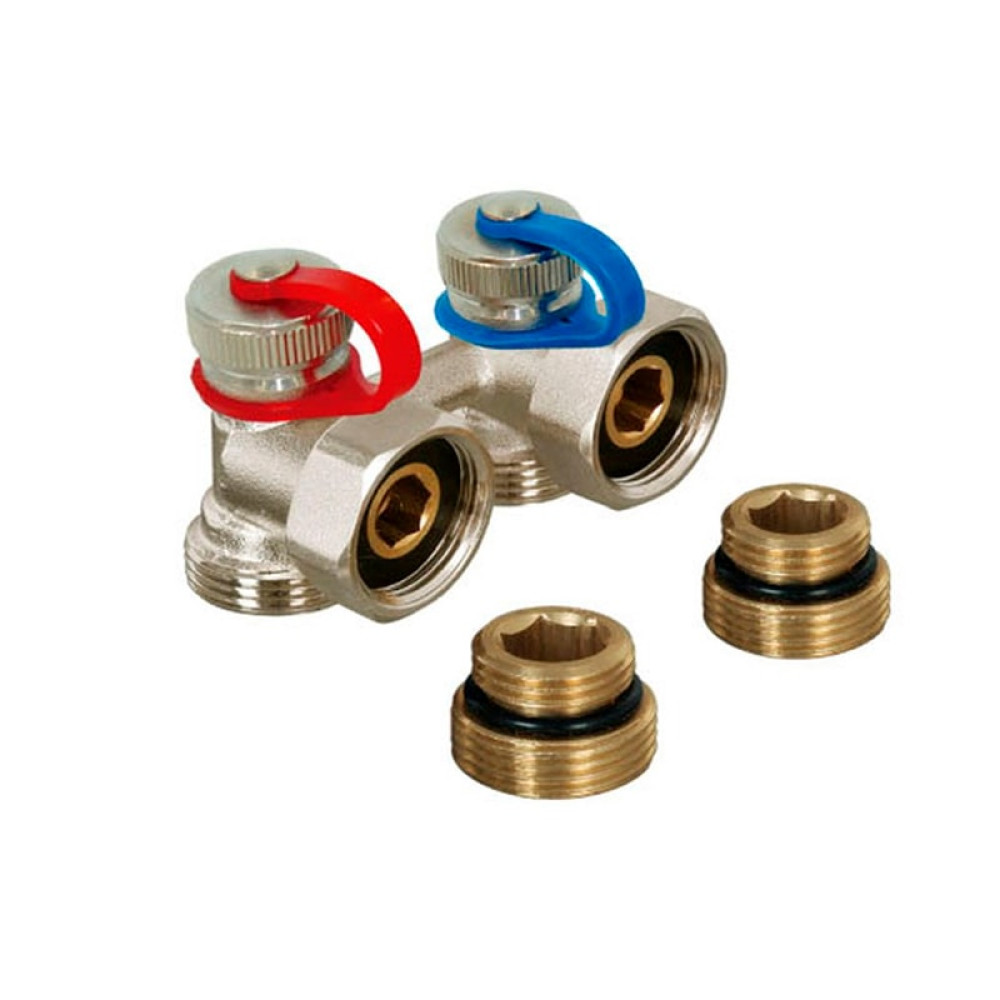

Узел нижнего подключения угловой TIM 1/2"х3/4" с комплектом адаптеров
Описание
При монтаже радиаторов с нижним подключением часто возникает проблема — подводку нужно заводить строго по месту, а узел подключения не всегда совпадает по резьбе с конкретной моделью. Этот узел TIM решает её за счёт комплекта адаптеров в коробке. Угловая конструкция позволяет подключать радиатор, когда трубы идут от пола или стены под небольшим углом, без перекосов и лишних фитингов.
- Подключение к радиатору — через 3/4" евроконус или 1/2" наружную резьбу. Переходник в комплекте, так что подходит под большинство брендов (Kermi, Zehnder, Rifar и другие).
- Подключение к системе , 3/4" евроконус на выходе. Через стандартный фитинг к нему можно завести медную трубу 15 мм, хромированную трубку или металлопластик.
- Балансировка , в конструкции предусмотрена возможность регулировки, что важно для настройки системы. Без неё на дальних радиаторах будет холодно.
- Монтаж под шестигранник , затягивается обычным ключом, без специального инструмента. Уплотнительные кольца уже стоят, дополнительно подматывать не нужно.
Из практики монтажа
У нас на складе обычно берут этот узел, когда в проекте стоят радиаторы с межосевым расстоянием 50 мм и подводка идёт снизу. Инженеры jione при подборе советуют сразу смотреть на резьбу радиатора , у некоторых китайских моделей вместо евроконуса стоит 1/2" внутренняя. В таком случае адаптер из комплекта не подходит, нужен отдельный переходник. Ещё один момент: если труба не медная, а полипропиленовая, евроконус лучше затягивать с моментом не более 30 Нм , пластик может треснуть.
А ещё новички путают левое и правое исполнение , этот узел универсальный по стороне, но угол поворота ограничен 90 градусами. Если труба заходит слишком близко к стене, лучше взять прямой узел.
