Узел подключения радиатора перекрестие Х-образное 3/4"х3/4"EK TIM
Описание
Когда радиатор подключают к однотрубной системе отопления, часто возникает проблема: трубы подходят с одной стороны, а подводка к прибору нужна с другой. Стандартные угловые узлы не помогают — приходится городить сложные обводы. Этот Х-образный узел TIM решает задачу проще: он меняет направление потоков внутри себя.

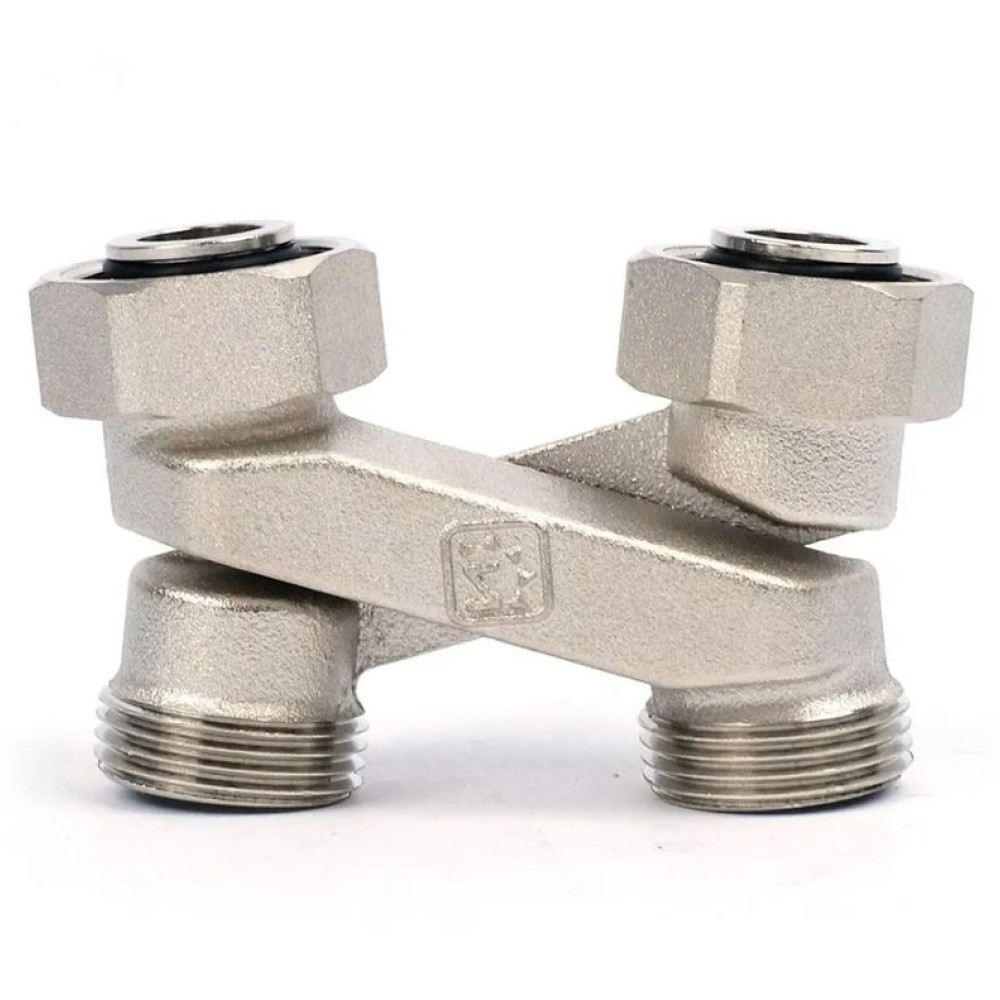

- Конструкция. Два независимых канала внутри корпуса перекрещиваются под 90 градусов. Подача заходит в один вход, выходит на радиатор через противоположный патрубок. Обратка собирается аналогично, но по второму каналу.
- Размеры. Оба присоединительных размера 3/4 дюйма — внутренняя резьба на корпусе и наружная на ответных частях. Подходит для большинства современных радиаторов.
- Материал. Латунь с никелевым покрытием. Латунь не ржавеет, выдерживает перепады температур до 110 °C и давление до 10 бар.
Из практики монтажа
У нас на складе этот узел чаще берут для нижнего подключения в системах с вертикальной разводкой. Иногда новички путают его с тройником и пытаются вставить в середину стояка , но узел ставится именно перед радиатором, а не в разрыв трубы. Типичная ошибка: не обращают внимания на направление резьбы. На корпусе есть стрелка , она показывает, куда движется поток. Если поставить наоборот, радиатор будет греться слабо.
Менеджеры предлагают его, когда нужно подключить прибор сбоку, а трубы подходят снизу или сверху. Узел компактный , 6 см в высоту, помещается в любом подоконном пространстве.
А ещё он пригодится для замены старого чугунного радиатора на биметаллический. В старых домах подводки часто разведены крест-накрест , этот узел как раз для таких случаев.
