Трап HL510NPr с горизонтальным выпуском DN40/50 и затвором Primus

Трап HL510NPr с горизонтальным выпуском DN40/50 и затвором Primus

Слив в полу с боковым выпуском

HL510NPr принимает воду через квадратную решётку и отводит её горизонтально в канализацию DN40/50. Его выбирают, когда труба проходит в конструкции пола, а не уходит вертикально под трап. В стандартном исполнении предусмотрены рамка 123×123 мм и решётка из нержавеющей стали 115×115 мм. Эти размеры помогают согласовать видимую часть с раскладкой плитки.

Зачем нужен Primus

В трапе установлен комбинированный затвор Primus. При наличии воды работает водяной барьер высотой 50 мм; заводское описание указывает защиту от запаха и при его высыхании. Это полезно для слива, которым пользуются с перерывами. В каталожном исполнении HL510NPr указан расход 0,5 л/с: при подборе учитывают и этот расход, и горизонтальное направление выпуска.

Связь с конструкцией пола

Корпус выполнен из полиэтилена и имеет уплотнительный фланец. Фланец нужен как часть узла примыкания гидроизоляции вокруг слива; положение трапа и конструкцию пола выбирают до облицовки. Класс нагрузки в первичном описании — K3. Стандартную решётку этой модели не смешивают с вариантом под плитку HL510NPr-3020 или чугунным исполнением с суффиксом G.

Сохранить точное исполнение

Здесь подготовлен старый артикул HL510NPr с Primus, а не HL510Prblue: производитель отдельно описал смену корпуса и затвора при переходе на новую серию. Для подбора замены используют код имеющегося узла. В обычном уходе очищают решётку и доступную часть слива; подробный порядок разборки конкретного затвора берут из инструкции этого исполнения. Монтажную высоту, отсутствующую в выбранном точном первичном листе, здесь не обещают.

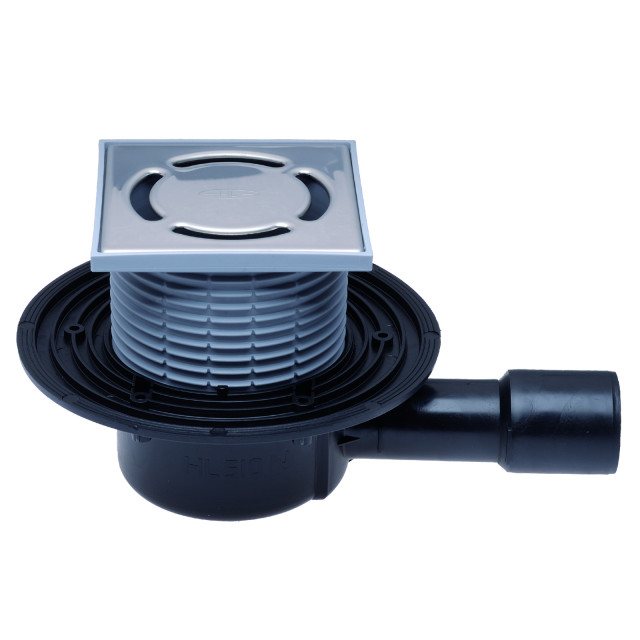

Заводская архивная фотография HL510NPr: горизонтальный трап со стандартной квадратной решёткой. Внутренний узел Primus на этом ракурсе не показан.
