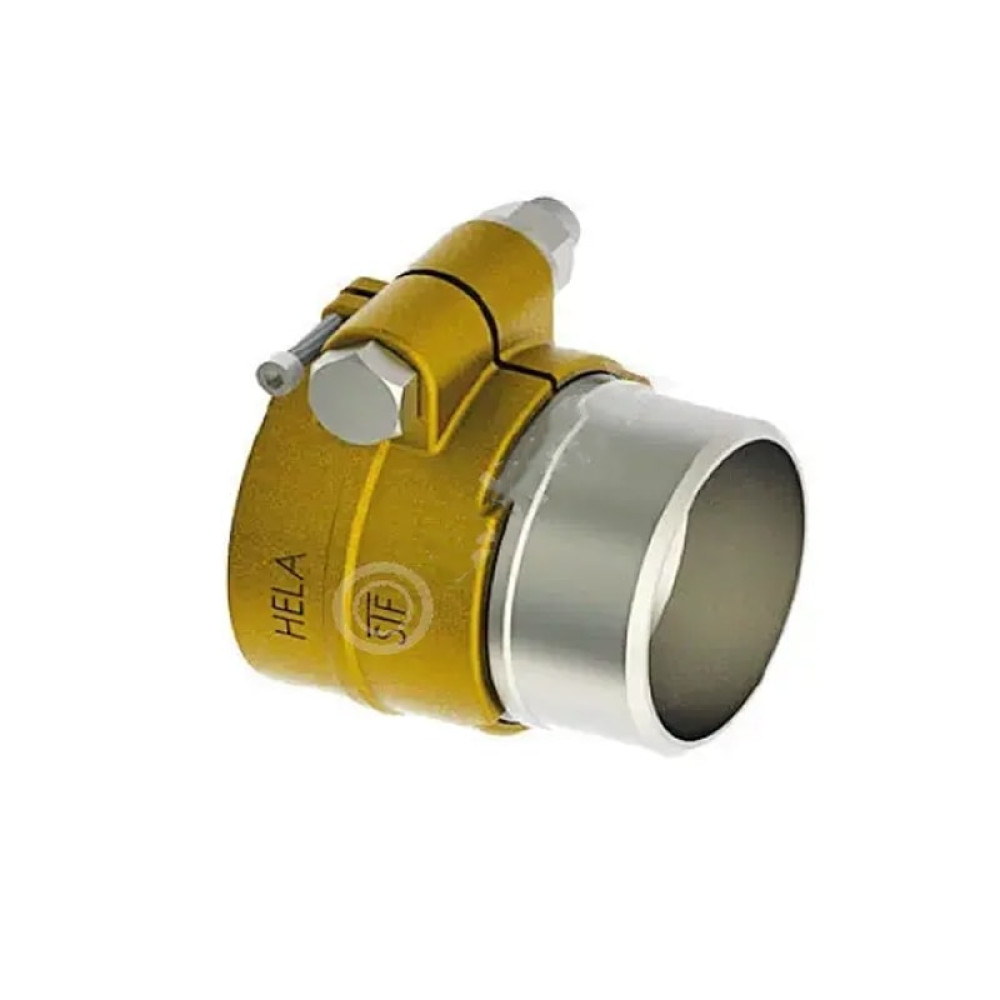

Зажимной наконечник латунный Hela для PE-Xa (PE-100) под сварку 125х114/104 (11.4мм)

Зажимной наконечник Hela 125х114/104 (11.4мм) — это латунный узел для соединения труб PE-Xa и PE-100 под сварку. Рабочее давление до 6 бар, подходит для труб ТВЭЛ-ПЭКС, ТВЭЛ-ЭКОПЭКС и HDPE серии S5,0. На объекте часто путают с обычными пресс-фитингами, но здесь другая механика: фиксация идёт через обжимную гильзу, а не через зажимное кольцо.

Конструкция включает четыре элемента: обжимную гильзу, латунный штуцер (стойкий к обесцинкованию по DIN EN ISO 6509), болт из нержавейки и винт для разжима гильзы. Наружная резьба — трубная цилиндрическая G по DIN EN ISO 228-1, ГОСТ 6357. У нас на складе обычно проверяют момент затяжки болта , если пережать, гильза может деформироваться, и соединение потечёт. Новички часто забывают, что перед сваркой нужно очистить торец трубы от стружки.

Из практики монтажа:

• Совместимость: Только с PE-Xa (ТВЭЛ-ПЭКС) и PE-100. Не пытайтесь ставить на PE-RT или полипропилен , геометрия посадки не совпадёт.
• Подготовка: Трубу резать строго под 90°, фаску снимать обязательно. Грязь или влага на сварном шве дают поры.
• Сварка: Время нагрева и остывания , по таблице производителя. Перегрев латуни ведёт к потере герметичности.
• Обжим: Затягивать болт динамометрическим ключом. Момент указан в паспорте, обычно 40-50 Нм для этого типоразмера.
• Проверка: После сборки опрессовка воздухом или водой при 1,5 от рабочего давления. Пузыри на резьбе , брак.

А если труба идёт в гильзу с натягом , стоит проверить калибр. Иногда на складе попадаются партии с допуском по диаметру, и наконечник не садится.
