Муфта переходная Viega Sanpress Inox 28х1" НР из нержавейки (арт. 436520) серия 2311

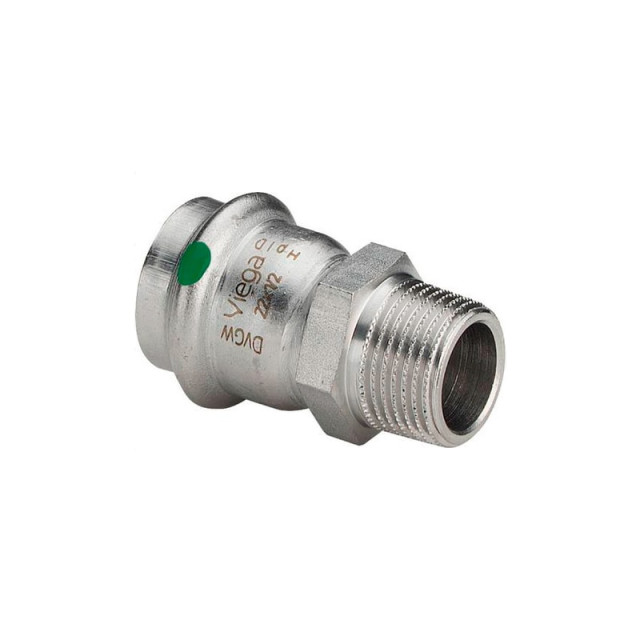

Пресс-муфта из нержавеющей стали с наружной резьбой Viega Sanpress Inox 28х1" НР с SC-Contur (серия 2311) арт. 436520 предназначена для прямого соединения труб из нержавеющей стали с резьбовыми элементами системы. С одной стороны фитинг снабжён наружной резьбой размером 1", с другой - раструбом под опрессовку диаметром 28 мм. В комплект входит кольцевое уплотнение О-Ring из EPDM и внешний многогранник для фиксации гаечным ключом.

Соединение происходит способом холодной опрессовки с помощью универсального пресс-инструмента. Пресс-фитинг Viega снабжён контуром безопасности SC-Contur, представляющем собой микропаз на фитинге, обозначенный зелёной меткой. Он позволяет во время испытания давлением визуально определить неопрессованные соединения.

Пресс-фитинги из нержавеющей стали от немецкого производителя VIEGA могут использоваться в системах питьевого и хозяйственного водоснабжения, отопления, отведения дождевых вод, пожаротушения и системах сжатого воздуха с температурой до +110°C и давлением до 16 бар.

Сфера применения

• Системы питьевого водоснабжения

• Отопительные системы / подключение радиаторов

• Отведение дождевых вод

• Системы сжатого воздуха

• Сельское хозяйство

• Промышленность

• Судостроение

• Системы пожаротушения

Указания по монтажу

• Отрежьте трубу под прямым углом с помощью роликового трубореза, ножовки по металлу или электропилы.

• Снимите с торца трубы грат с помощью гратоснимателя во избежании повреждения уплотнения. Убедитесь, что концевик трубы очищен от заусенцев как снаружи, так и внутри.

• Проверьте наличие уплотнительных колец в фитинге.

• Убедитесь, что размеры трубы и фитинга соответствуют друг другу.

• Отметьте на трубе нужную глубину её установки, чтобы визуально упростить себе монтаж.

• Вставьте трубу в фитинг до упора, продвинув её за уплотнительное кольцо; сделанная ранее метка должна при этом оставаться видимой.

• Установите на пресс-инструмент пресс-насадку подходящего профиля и типоразмера.

• Установите пресс-насадку инструмента на фитинг так, чтобы монтажный буртик фитинга совпал с соответствующей канавкой пресс-насадки, и закройте губки пресс-инструмента.

• Нажмите кнопку "Пуск" на инструменте и немедленно отпустите её, как только губки пресс-насадки сомкнутся.

• Откройте губки пресс-инструмента и снимите их с фитинга.

• Убедитесь, что опрессованы все пресс-соединения.

• Проведите испытание манометрическое испытание герметичности системы. Если какое-либо из соединений не было опрессовано, то при подаче давления оно даст обильную учетку воды, наблюдаемую визуально.
