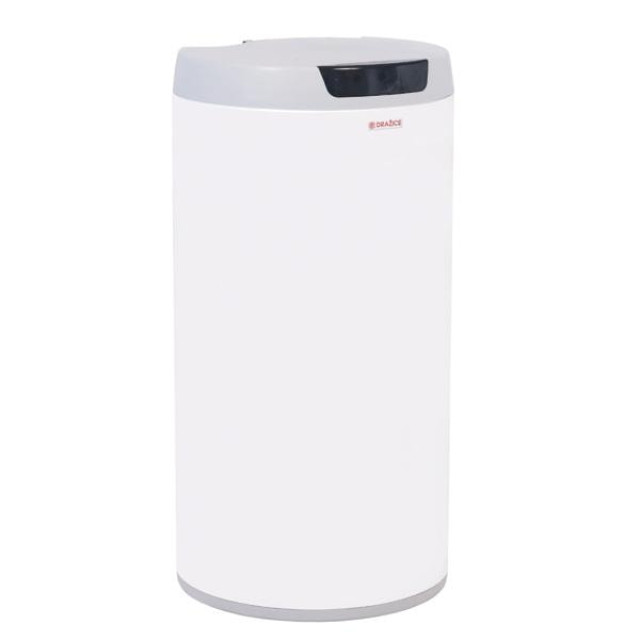

Бойлер стационарный DRAZICE OKC 100 NTR

Описание

• Стационарные водонагреватели предназначены для нагрева воды ГВС.
• Нагрев воды осуществляется мощным спиральным теплообменником, который рассчитан на максимальную температуру отопительной воды 110°C и давление 1 MPa.
• Водонагреватели объемом 200 и 250 л производятся в варианте с двумя змеевиками (NTRR) для подключения к двум источникам отопления.
• Водонагреватель оборудован термостатом, который управляет работой треххдового клапана и циркуляционного насоса.
• В комплект поставки входит предохранительный клапан.

Схема конструкции водонагревателя

1 Индикатор температуры
Рабочий термостат с наружным блоком управления
2 Стальной эмалированный резервуар
3 Гильза рабочего термостата
4 Кожух водонагревателя
5 Полиуретановая изоляция 42 мм без фреона
6 Трубчатый теплообменник (в моделях NTR - 1 теплообменник)
7 Отверстие выпуска
8 Трубка впуска холодной воды
9 Циркулирование
10 Магниевый анод
11 Трубка выпуска тёплой воды
12 Крышка электроподсоединения
