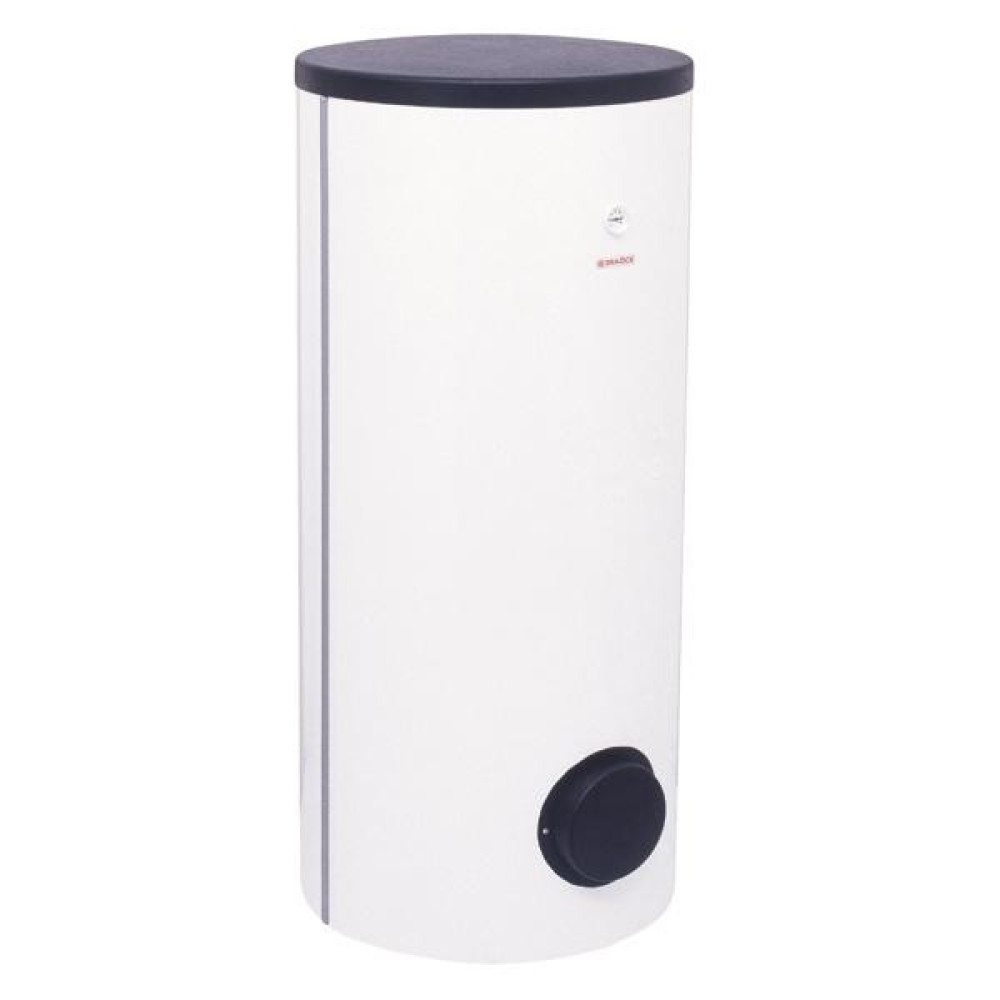

Бойлер стационарный DRAZICE OKC 1000 NTR/1 MPa

• Стационарные водонагреватели емкостью 300-1000 л предназначены для нагрева воды ГВС.

• Нагрев воды осуществляется одним (NTR) или двумя (NTRR) мощными спиральным теплообменником, который рассчитан на максимальную температуру отопительной воды 110°C и давление 1,6 MPa.

• Водонагреватель оборудован смотровым люком, в который может быть вмонтирован электронагревательный элемент (ТЭН) серии R или SE.

• Водонагреватели также оборудованы патрубком 1 1/2" для монтажа электронагревательного элемента серии TJ.

Схема конструкции водонагревателя OKC 1000 NTR/1 MPa

1 Стальной эмалированный резервуар

2 Кожух водонагревателя

3 Впуск ГВС

4 Гильза датчика температуры

5 Циркуляция

6 Трубчатый теплообменник

7 Впуск холодной воды

8 Магниевый анод

9 Индикатор температуры

10 Отверстие для дополнительного термоэлемента

11 Отверстие для термоэлемента, люк для осмотра и очистки
