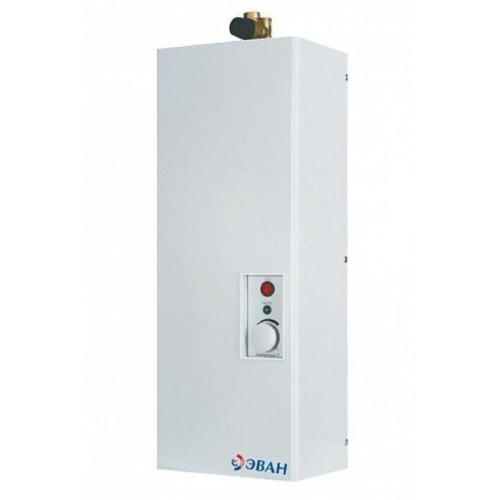

Проточный водонагреватель ЭВАН В1-18

Описание

Проточный электроводонагреватель ЭВАН В1 класса «СТАНДАРТ» предназначен для приготовления горячей воды в частных домах, коттеджах, социальных и коммерческих объектах.

Модель оснащены группой безопасности:

• предохранительным клапаном для защиты от избыточного давления, которое может возникать при нагревании,
• обратным клапаном, который страхует от включения водонагревателя при отсутствии воды, что в свою очередь может привести к сгоранию ТЭНа, обратный клапан пропускает воду только внутрь водонагревателя, исключая ее поступление обратно в водопровод при отсутствии напора.
• аварийным термовыключателем, который срабатывает при температуре 85°С и защищает прибор от перегрева. В серии ЭВАН В1 предусмотрена возможность плавной регулировки температуры воды в диапазоне от 30 до 75 °С.

1 – кожух
2 - брызгозащитная панель
3 – котел
4 - выходной патрубок
5 - входной патрубок
6 – датчик терморегулятора
7 - аварийный несамовозвратный термовыключатель
8 - блок ТЭН
9 – панель
10 - зажим заземления
11 – кронштейн
12 - клеммник
13- пускатель
14 - панель управления
15 - выключатель “СЕТЬ”
16 -сигнальная лампа “НАГРЕВ”
17 - ручка терморегулятора “ТЕМПЕРАТУРА”
18 - предохранитель цепи управления
19 - плата управления (для ЭВАН-В1 -18, -24,-30)
20 - обратный клапан
21 - группа безопасности
22 - закладная
