General Climate GC-G56/DLAN1 внутренний блок VRF

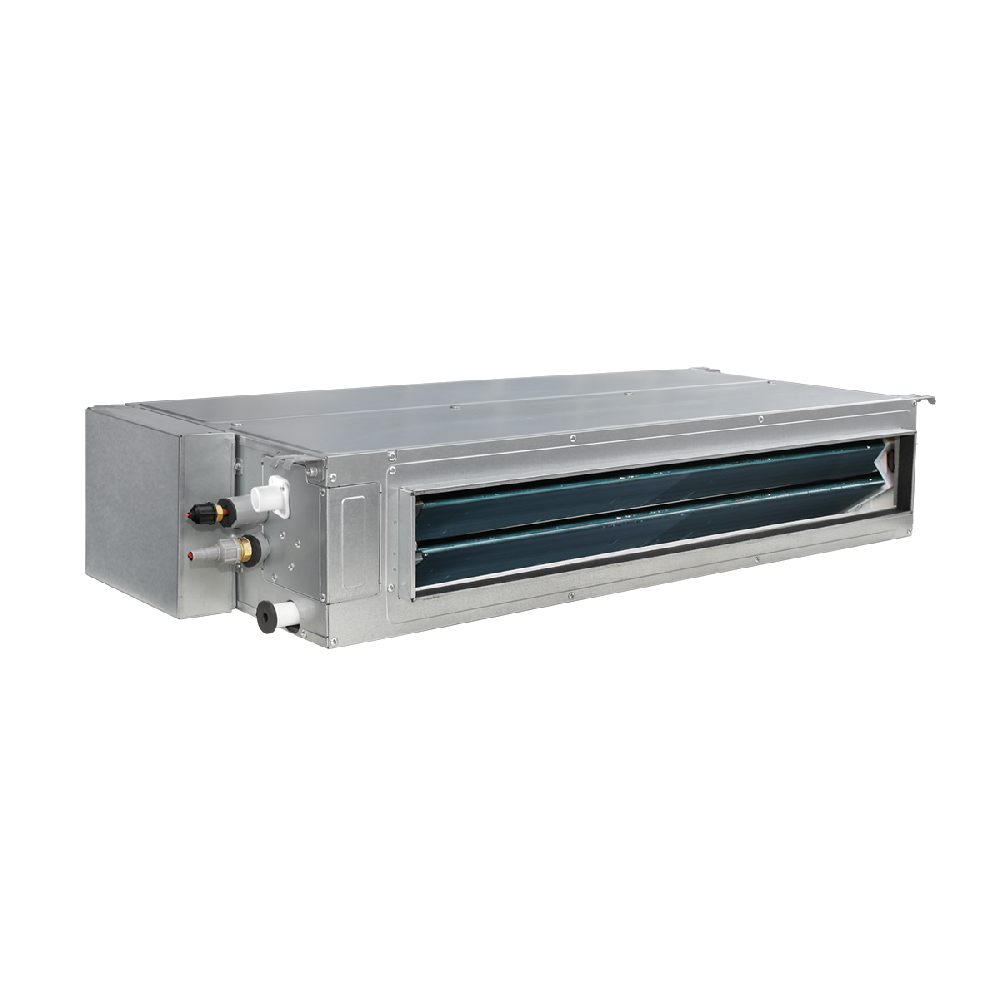

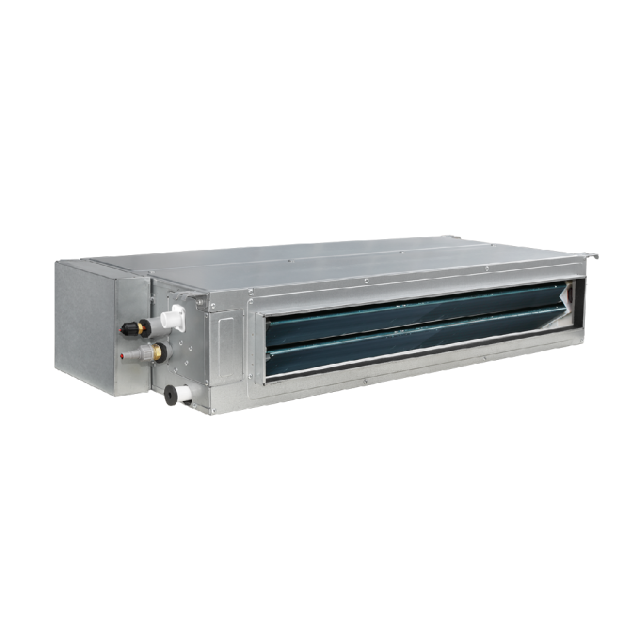

Канальный блок GC-G56/DLAN1 от General Climate ставят в подвесные потолки. Модель совместима с VRF-системами на хладагенте R410A. Внутри стоит инверторный компрессор с технологией DV-MAX — это даёт плавный выход на режим и точное удержание заданной температуры. Блок работает тихо, поэтому его часто монтируют в офисах и гостиницах.

Из практики монтажа

У блока компактный корпус — его реально разместить даже при высоте потолка 250 мм. На корпусе есть резьбовые отверстия под шпильки М10, крепить лучше через виброгасящие прокладки. Инженеры jione при подборе советуют обратить внимание на длину воздуховодов , штатный выход рассчитан на подключение прямо к решётке или через гибкий воздуховод. Если планируется разводка на несколько зон, ставят дополнительный ресивер.

Электронный расширительный вентиль (ЭРВ) уже встроен в блок. Это упрощает монтаж , не нужно покупать отдельный узел и паять трубки. Управление идёт по шине, настройки задаются с пульта. А ещё у модели защита от обмерзания теплообменника , срабатывает автоматически при падении температуры ниже +1 °C.

• Габариты: 900×200×620 мм , помещается в стандартную ячейку плитки Armstrong.
• Подключение: два патрубка под пайку , жидкостный 9.52 мм и газовый 15.88 мм.
• Дренаж: выведен слева, диаметр штуцера 25 мм, уклон трубы делают не меньше 1 см на метр.
• Электрика: питание 220 В, кабель сечением 3×1.5 мм², клеммник рассчитан на провод до 2.5 мм².
• Напор вентилятора: до 30 Па , хватает на прямое подключение к решётке без потери производительности.

Новички часто путают: этот блок , внутренний, он не работает без наружного модуля VRF. К нему нужен внешний блок серии GC-G или GC-E. При подборе длины трассы считают по паспорту , максимальный перепад высот 30 метров, общая длина 100 метров. Если превысить, падает холодопроизводительность.
