Name: Блок расширения ZONT EX-77 арт. ML00004766
Brand: Zont
SKU: 954225
Price: 10989.00 RUB
Availability: InStock

Каталог

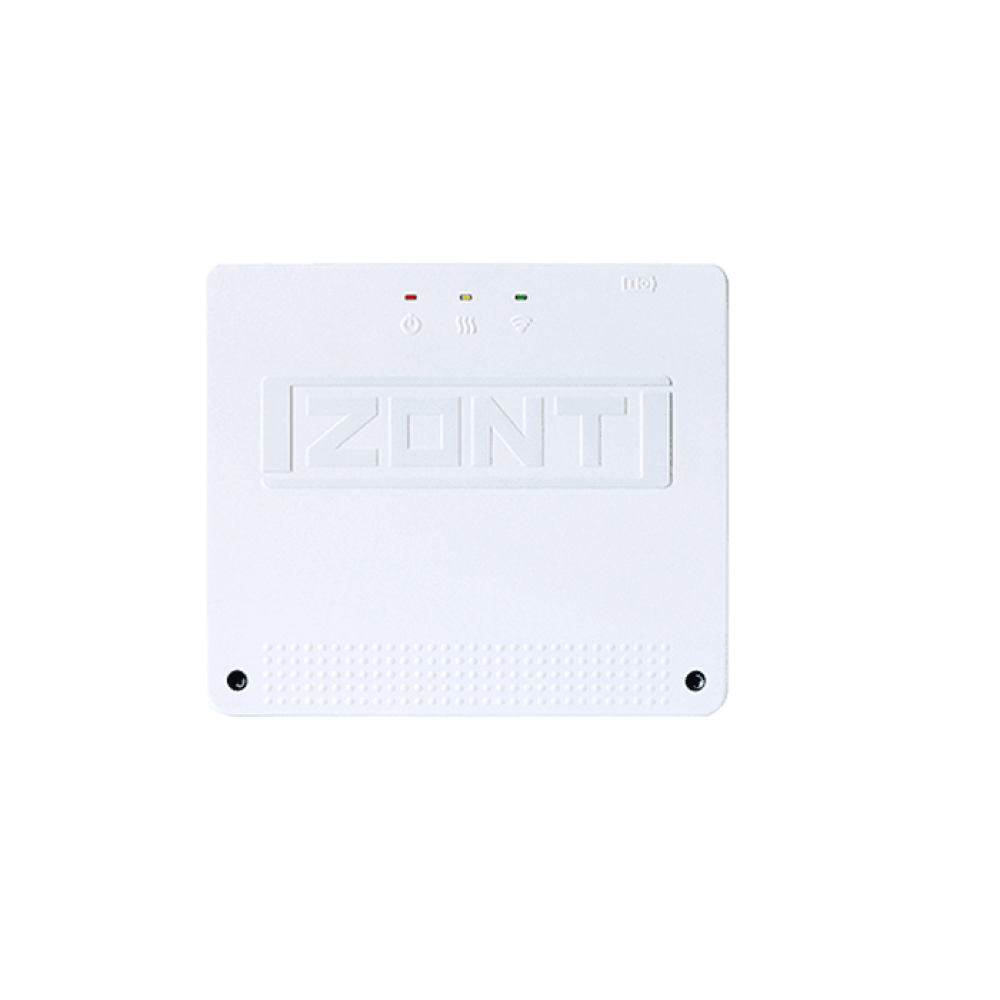

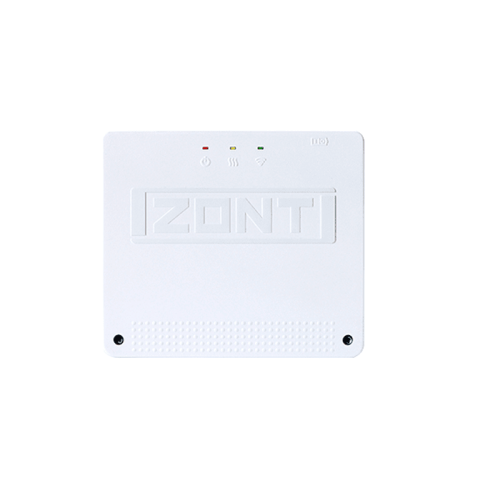

Блок расширения ZONT EX-77 арт. ML00004766

Артикул

ML00004766

Крепление

на DIN рейку

10 989 ₽

Актуальное наличие на сегодняшний день, уточняйте у менеджера магазина

Описание

Блок расширения ZONT EX-77 берут, когда на объекте не хватает штатных контуров регулятора ZONT Climatic 1.3. Типичная картина: три ветки тёплого пола, радиаторы и бойлер ГВС — а регулятор рассчитан на меньшее количество. Инженеры jione при подборе советуют сразу закладывать EX-77, если в проекте больше двух смесительных контуров.

Из практики монтажа

Каждый блок даёт два дополнительных управляемых прямых или смесительных контура. Максимум к одному регулятору можно подключить шесть таких блоков — получается до 16 контуров на всю систему отопления и горячего водоснабжения. Связь с регулятором идёт по шине RS-485, длина линии не должна превышать 200 метров. Чаще всего блок ставят в щит рядом с регулятором, но если до исполнительных механизмов далеко, тянут витую пару.

Новички путают: EX-77 не работает как самостоятельный контроллер. Это именно расширение, без Climatic 1.3 оно бесполезно. А ещё на линии RS-485 важно не перепутать полярность A и B , при монтаже это самая частая ошибка.

Два контура , добавляет по одному прямому или смесительному на каждый выход. Можно комбинировать.
Максимум 6 блоков , ограничение по протоколу, больше регулятор не видит.
Дальность 200 метров , для больших объектов этого хватает, но если котельная в пристройке, лучше ставить повторитель RS-485.
Питание 24 В , подаётся от регулятора или отдельного блока, в зависимости от нагрузки.
Крепление на DIN-рейку , занимает два модуля, в стандартном щите помещается без проблем.

Характеристики

Артикул ML00004766

Крепление на DIN рейку

Документация
