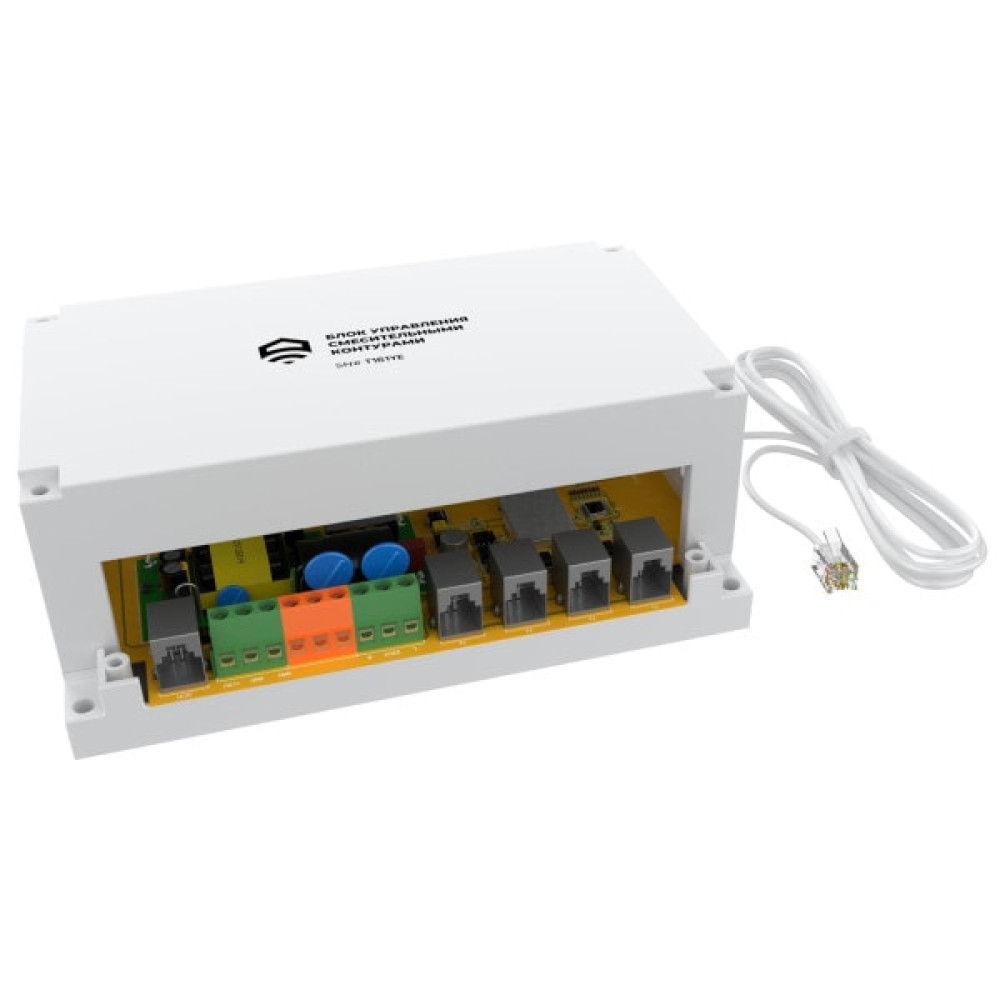

Блок управления контурами Ectocontrol RS-485 Modbus ES-CMMX-04

Частая история: смонтировали систему отопления, а температура в разных комнатах пляшет. Один контур перегревается, второй не дотягивает. Инженеры jione при подборе советуют смотреть в сторону блока управления смесительными контурами. ES-CMMX-04 от Ectocontrol решает эту задачу без лишних танцев с бубном.

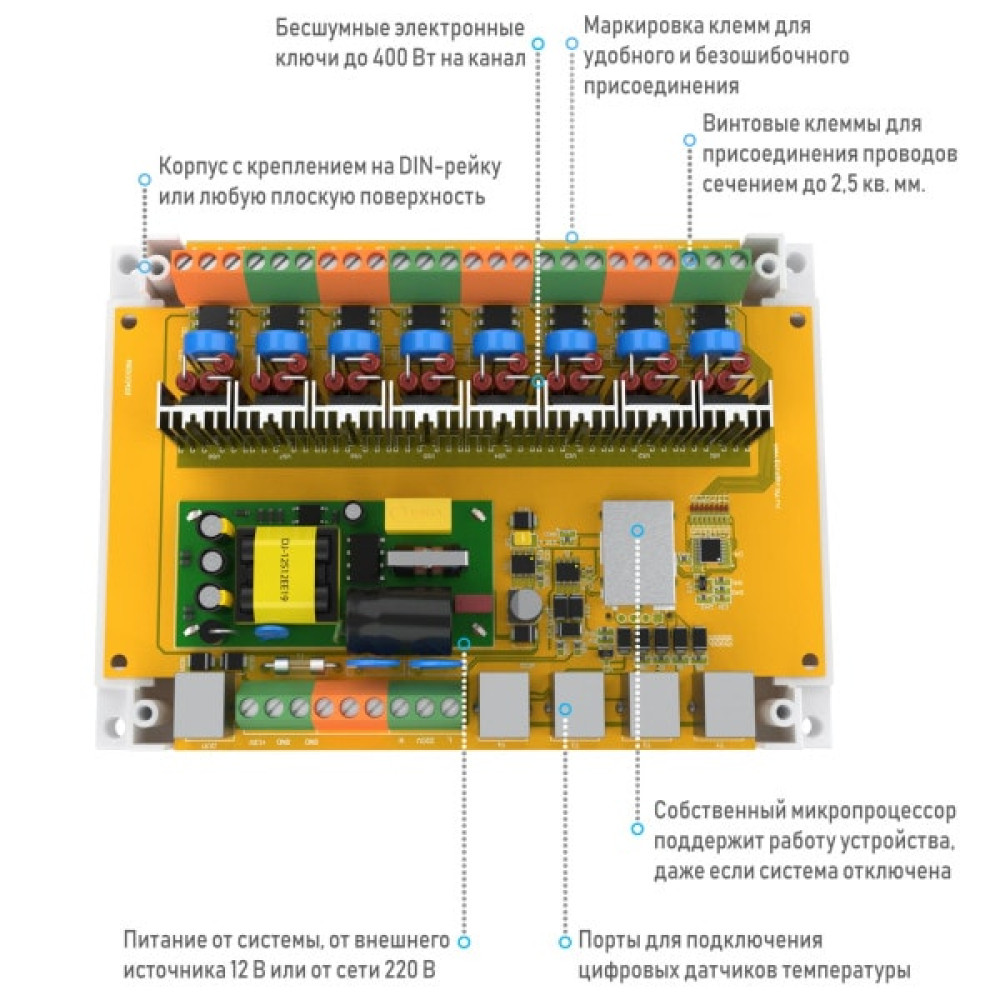

Этот блок держит до четырёх независимых смесительных контуров. Управляет кранами с сервоприводами на 220В — на каждый кран выделено по два канала. Мощность на канал до 200 Вт, и коммутация идёт бесшумно. Никаких щелчков реле в ночной тишине. Подключаются 4 цифровых датчика температуры (их покупают отдельно). Главная фишка: блок может работать автономно, без привязки к головному контроллеру ectoControl. Это выручает, когда система уже собрана и не хочется тянуть лишнюю проводку.

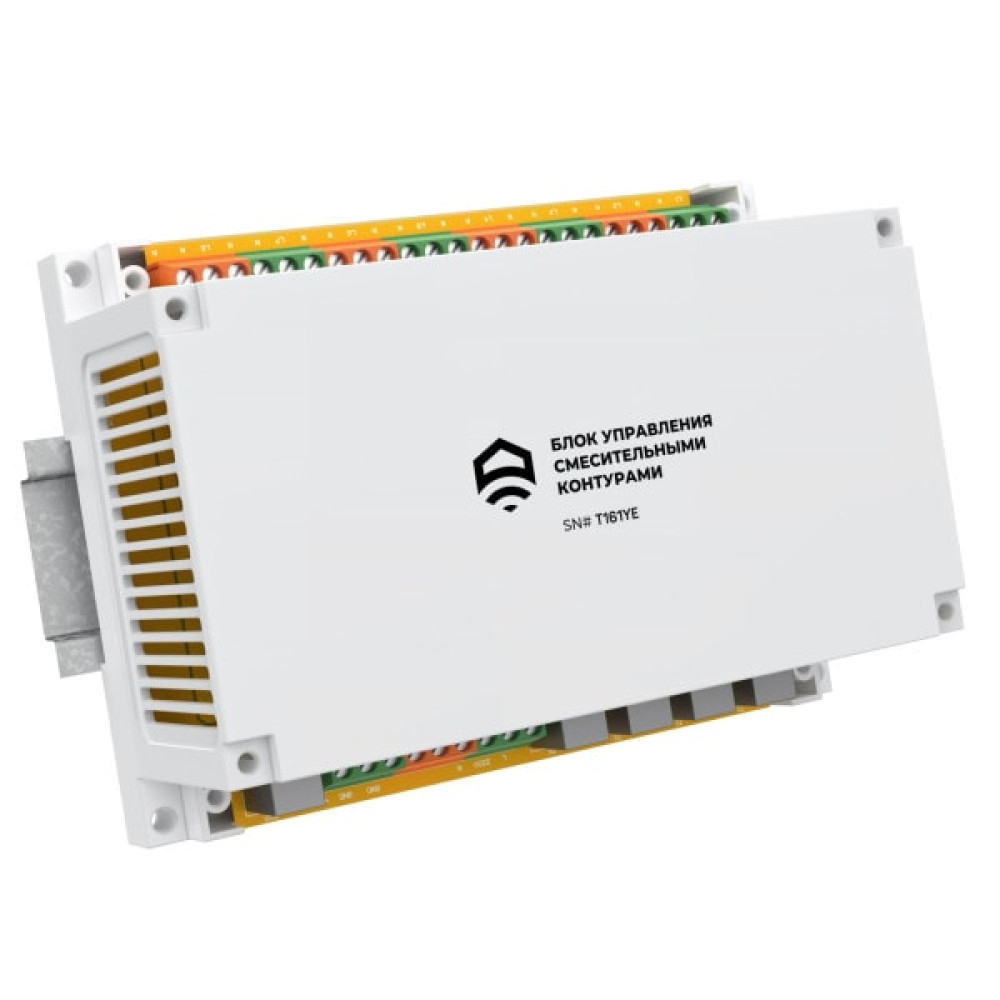

А что с монтажом? На DIN-рейку крепится, занимает всего 4 модуля. Типичная ошибка новичков — путают, куда подключать датчик подачи и обратки на каждый контур. На корпусе подписано чётко, но лучше сразу промаркировать провода бирками. Протокол RS-485 Modbus позволяет интегрировать блок в любую SCADA или диспетчеризацию. Провода для шины лучше брать витую пару сечением 0,5 мм² , меньше наводок.
