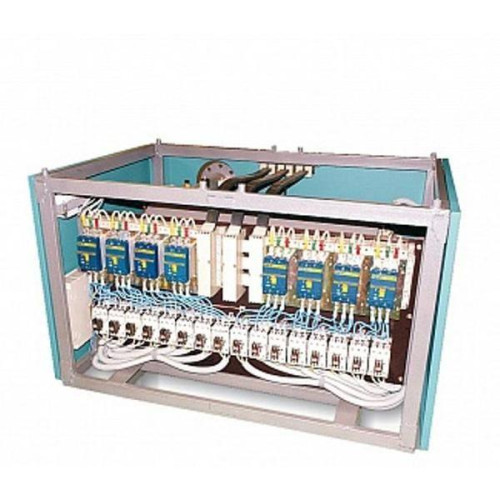

Котел электрический Эван ЭПО 360

Электроотопительные котлы ЭПО 300-480 класса «ПРОФЕССИОНАЛ» предназначены для организации отопления крупных объектов.

Котлы представляют собой моноблок, в котором объединены нагревательная емкость в теплоизоляции, блок коммутации силовой нагрузки, блок управления, панель подключения внешних устройств. Помимо аварийного самовозвратного термовыключателя, которым оснащаются все электроотопительные котлы ЭВАН, дополнительно установлены аварийный воздухоотводчик, реле протока, датчики минимального и максимального давления - эти устройства обеспечивают аварийную блокировку при превышении температуры теплоносителя 92 градуса, при падении или повышении давления, при отсутствии циркуляции теплоносителя. При появлении любого отказа происходит мгновенное отключение всех нагревательных секций и зажигание индикатора ОТКАЗ. Все устройства аварийного отключения являются самовозвратными, и после устранения причины отказа работа котла возобновляется.

1 - котёл в теплоизоляции

2 – каркас из труб прямоугольного сечения

3 - блок коммутации

4 - панель подключения внешних устройств

5 – шина заземления

6 - навесные защитные панели

7 - входной патрубок

8 – выходной патрубок

9 – аварийный самовозвратный термовыключатель в виде температурного реле

10 - аварийные реле минимального давления

11 - аварийные реле максимального давления

12 – рабочие температурные датчики для контроля температуры теплоносителя

13 - нагревательные элементы в виде блоков ТЭН

Блок коммутации (обеспечивает подачу электроэнергии на нагревательные элементы):

14 – автоматические выключатели

15 - электромагнитные пускатели

16 - внутренние шинопроводы

17 - внешние шинопроводы

18 - входные контактные зажимы

Блок управления:

19 – корпус

20 - плата управления

21 - панель управления.

На панели управления расположены: выключатель СЕТЬ с подсветкой, четыре выключателя ступеней мощности I, II, III, IV с подсветкой, кнопка СБРОС, ручка терморегулятора ТЕМПЕРАТУРА, индикатор зелёного цвета НАГРЕВ, два индикатора красного цвета КОНТАКТ и ОТКАЗ.
