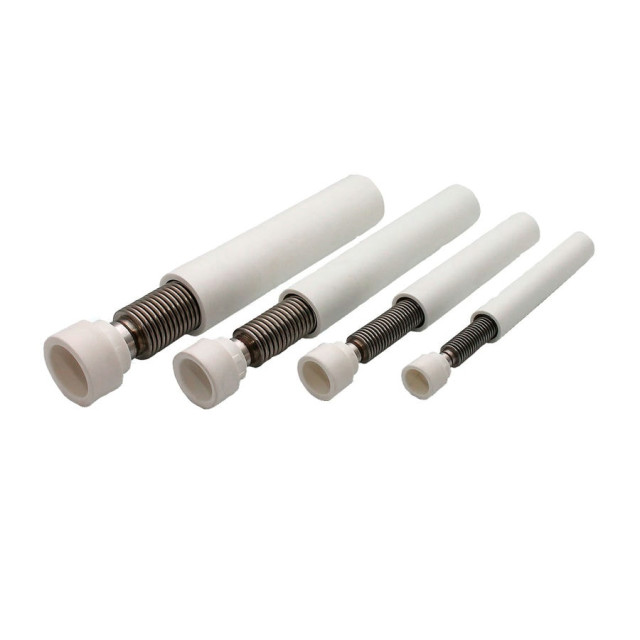

Компенсатор козлова для полипропиленовых труб Tebo 63

При монтаже ППР трубопроводов на длинных прямых участках часто возникает проблема — термическое расширение полипропилена. Без компенсатора это приводит к изгибу магистрали, нагрузке на фитинги и сварные швы. Компенсатор козлова Tebo 63 решает задачу продольного удлинения трубы. Внутри стоит сильфон из двухслойной стали толщиной 1,5 мм — он принимает на себя линейные перемещения.

По наружному диаметру компенсатор выглядит как обычная ППР труба, только немного толще. Кожух сделан из полипропилена, он белый. Если длина кожуха не позволяет получить полный ход сильфона, его можно укоротить по месту , это нормальная практика. С боков к сильфону приварены шовной сваркой комбинированные муфты ППР, а с другой стороны муфты , под диффузионную сварку с ППР трубой 63 мм.

Из практики монтажа

Ставим его на горизонтальных прямых участках между неподвижными опорами. Сильфон не должен быть сжат или растянут в холодном состоянии , выставляется нейтральное положение. Кожух защищает гофру от грязи и случайных ударов. Новички часто путают: кожух не опора, он не должен упираться в стену или крепления.

• Рабочее давление , до 16 бар при 95 °C, для горячего водоснабжения и отопления подходит
• Компенсирующая способность , подбирается по длине участка, обычно 20-40 мм
• Сварка с ППР трубой , стандартная, без специальных режимов
• Материал сильфона , нержавеющая сталь AISI 304, двухслойная

Менеджеры jione предлагают его когда на объекте есть прямые участки полипропилена длиннее 10 метров. Дешевле и надёжнее, чем ставить П-образные компенсаторы из трубы.
